R037541026

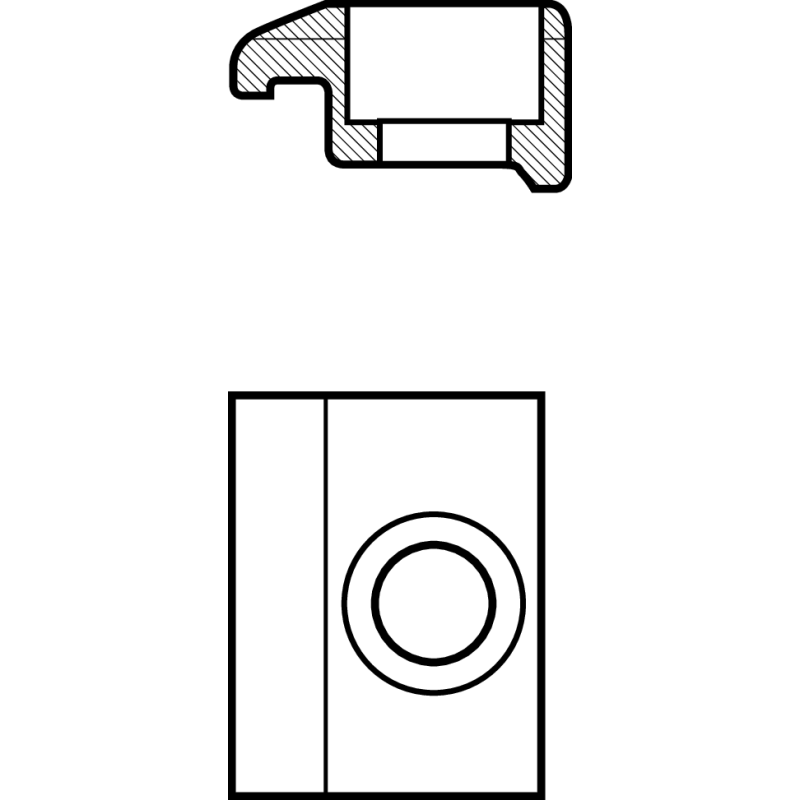

CKX 15-110

R037541026
  • Dostupnost: na dotaz
  • Váha: 0.03 KG
  • Číslo dílu: R037541026
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 0.

R037541026
Fyzická velikost a hmotnost
Čistá hmotnost 29.52 g
Vnější průměr D 11.5 mm
Další vlastnosti
Jmenovitá velikost CKK-/CKR-110/145,VKK-070
Mechanické příslušenství k lineárním osám Upínací přípravky
Počet otvorů N 4
Poznámka pod čarou Rozměr pro závit Drážka ISO 4762
Rozměr A (profilová vedení) 77 mm
Rozměr B (profilová vedení) 8.5 mm
Rozměr C 20
Rozměr D 11.5 mm
Rozměr E 4.8 mm
Rozměr F 19.3 mm
Rozměr G 14 mm
Rozměr H 7 mm
Rozměr Závit M5
Typ 3
Utahovací moment upevňovacích šroubů 5.5
Utahovací moment upevňovacích šroubů Poznámka pod čarou v případě koeficientu tření 0,125, podle třídy pevnosti 8.8
CAD (3)
File R037541026.stp (ALL)
File R037541026.stp (ALL)
File R037541026.igs (ALL)
