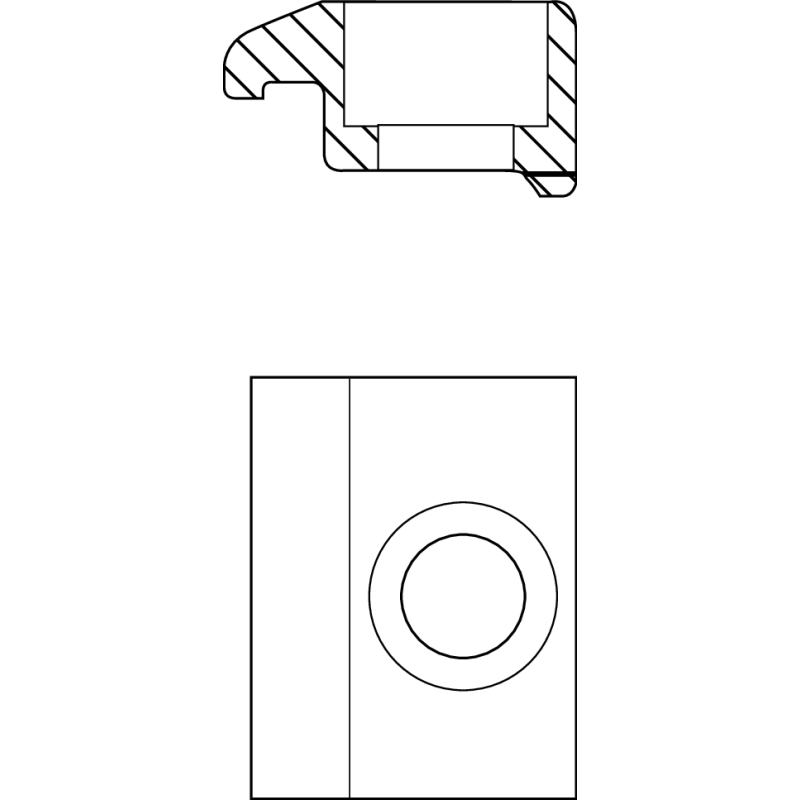

R037531032
CKX 12-90 PB50

R037531032
  • Dostupnost: na dotaz
  • Váha: 0.02 KG
  • Číslo dílu: R037531032
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 0.

R037531032
Fyzická velikost a hmotnost
Čistá hmotnost 18.4 g
Vnější průměr D 9 mm
Další vlastnosti
Jmenovitá velikost CKK-/CKR-090
Mechanické příslušenství k lineárním osám Upínací přípravky
Počet otvorů N 2
Poznámka pod čarou Rozměr pro závit Drážka ISO 4762
Rozměr A (profilová vedení) 72 mm
Rozměr B (profilová vedení) 11 mm
Rozměr C 50
Rozměr D 9 mm
Rozměr E 4.6 mm
Rozměr F 14.5 mm
Rozměr G 10.5 mm
Rozměr H 5 mm
Rozměr Závit M4
Typ 2
Utahovací moment upevňovacích šroubů 2.7
Utahovací moment upevňovacích šroubů Poznámka pod čarou v případě koeficientu tření 0,125, podle třídy pevnosti 8.8
CAD (2)
File R037531032.igs (ALL)
File R037531032.stp (ALL)
Manual (3)
PDF Safety instructions for linear axes and electromechanical cylinders (ALL)
PDF 紧凑型模块 CKK/CKR (ALL)
PDF Módulos compactos CKK/CKR (ALL)
