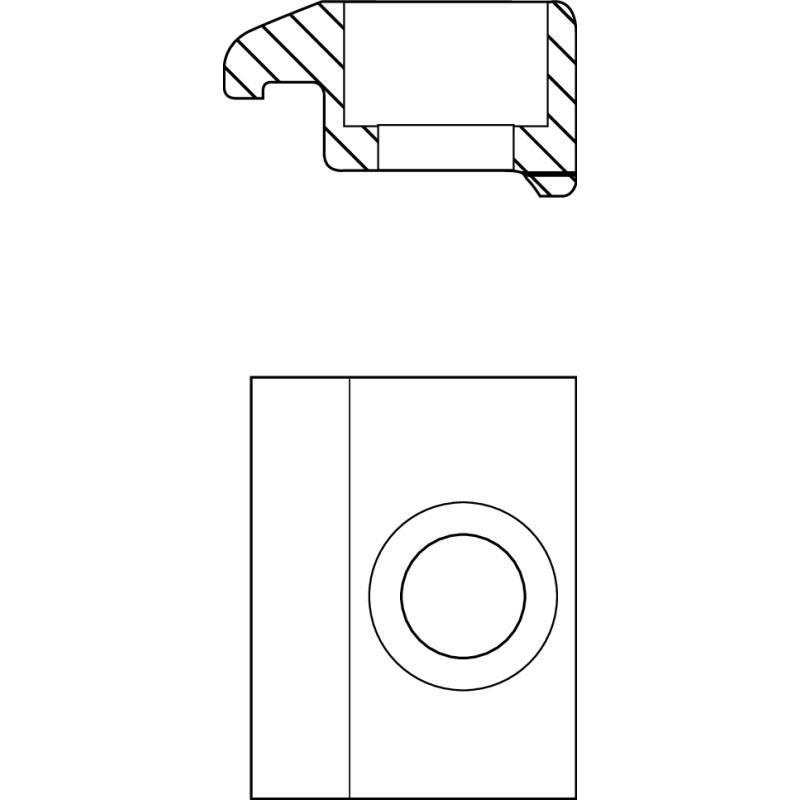

R037531003
CKX 12-90

R037531003
  • Dostupnost: na dotaz
  • Váha: 0.03 KG
  • Číslo dílu: R037531003
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 0.

R037531003
Fyzická velikost a hmotnost
Čistá hmotnost 26.203 g
Vnější průměr D 9 mm
Další vlastnosti
Jmenovitá velikost CKK-/CKR-090
Mechanické příslušenství k lineárním osám Upínací přípravky
Počet otvorů N 4
Poznámka pod čarou Rozměr pro závit Drážka ISO 4762
Rozměr A (profilová vedení) 107 mm
Rozměr B (profilová vedení) 8.5 mm
Rozměr C 30
Rozměr D 9 mm
Rozměr E 4.6 mm
Rozměr F 14.5 mm
Rozměr G 10.5 mm
Rozměr H 5 mm
Rozměr Závit M4
Typ 3
Utahovací moment upevňovacích šroubů 2.7
Utahovací moment upevňovacích šroubů Poznámka pod čarou v případě koeficientu tření 0,125, podle třídy pevnosti 8.8
CAD (2)
File R037531003.igs (ALL)
File R037531003.stp (ALL)
Manual (3)
PDF Safety instructions for linear axes and electromechanical cylinders (ALL)
PDF R320103178_2021_04_22_04_2021_ZH.pdf (ALL)
PDF Módulos compactos CKK/CKR (ALL)
