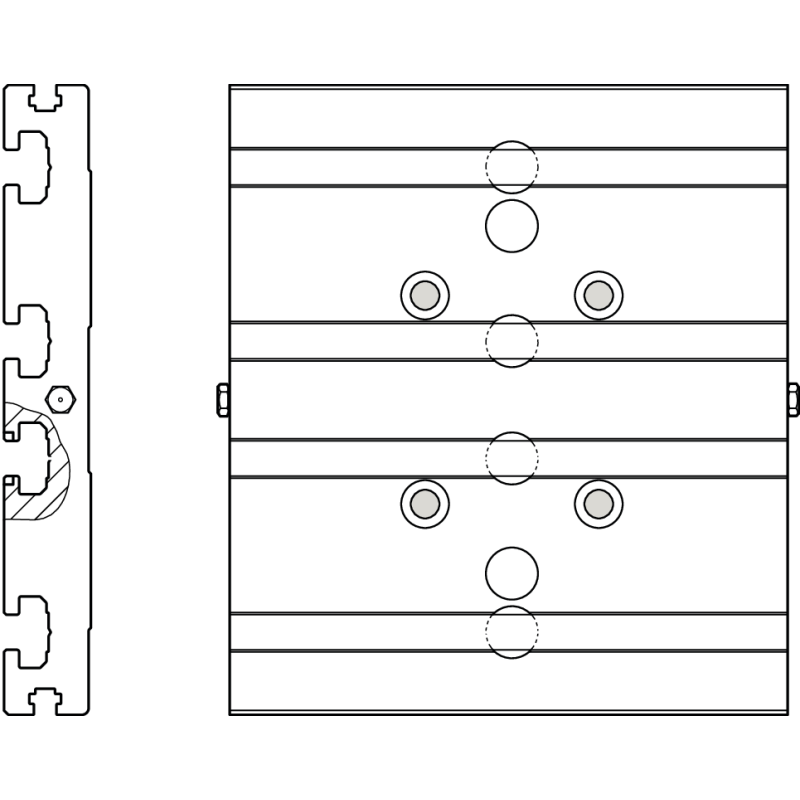

R037560016
CKR 25-200 K BG

R037560016
  • Dostupnost: na dotaz
  • Váha: 2.16 KG
  • Číslo dílu: R037560016
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 0.

R037560016
Fyzická velikost a hmotnost
Net weight 2.163 kg
Length of the carriage Lca 190 mm
Další vlastnosti
Mechanical accessories for linear axes Connection plates
Nominal size 200
Dimension A (profiled rail systems) 200 mm
Dimension C 27
Dimension D1 40 mm
Dimension D2 40 mm
Dimension E H7 16 mm
Dimension E H7 thread depth 3.1 mm
Dimension E H7 thread depth (text) deep
Dimension E H7 with thread depth 16 mm ‒ 3.1 mm deep
Dimension E3 (profiled rail systems) 20 mm
Dimension E3 tolerance ± 0.01
Dimension H1 (profiled rail systems) 10
Dimension H2 (profiled rail systems) 20.1 mm
Dimension H3 6 mm
Dimension H4 12.5 mm
Funkce
  • Upevnění nástaveb (s kameny do drážky)
  • Možnost mazání kuličkového vedení a kuličkového šroubového převodu pomocí spojovací desky
  • Pro mazací vývod LSS, LPG
CAD (2)
File R037560016.stp (ALL)
File R037560016.igs (ALL)
Manual (4)
PDF R320103178_2021_04_22_04_2021_ES.pdf (ALL)
PDF Compact modules CKK/CKR (EN)
PDF Safety instructions for linear axes and electromechanical cylinders (ALL)
PDF R320103178_2021_04_22_04_2021_ZH.pdf (ALL)
Catalog (1)
PDF Compact modules CKK/CKR (EN)
