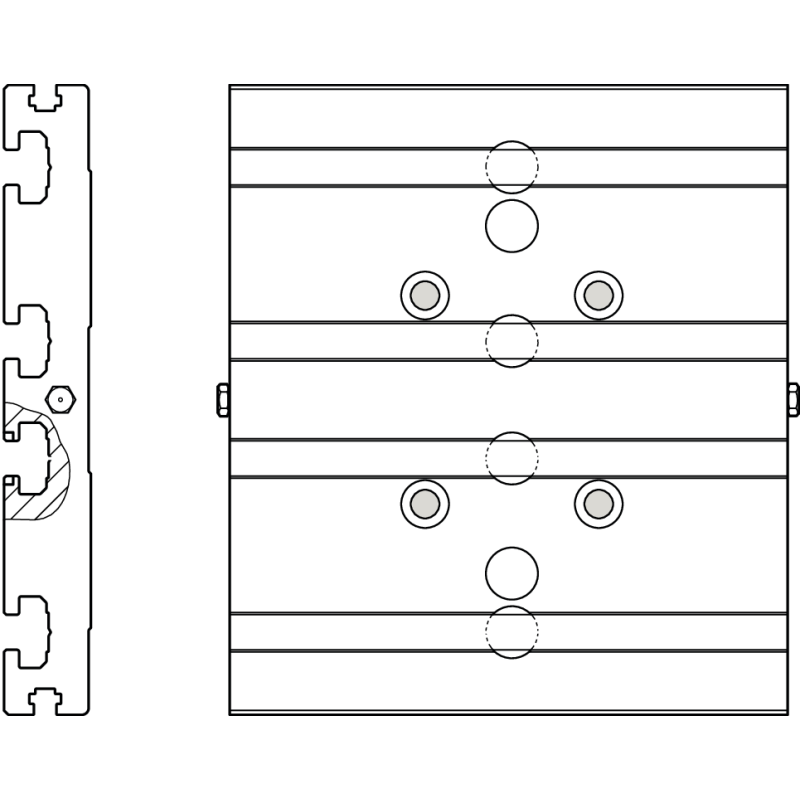

R037550016
CKR 20-145 K BG

R037550016
  • Dostupnost: na dotaz
  • Váha: 0.77 KG
  • Číslo dílu: R037550016
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 0.

R037550016
Fyzická velikost a hmotnost
Net weight 0.77 kg
Length of the carriage Lca 125 mm
Další vlastnosti
Mechanical accessories for linear axes Connection plates
Nominal size 145
Dimension A (profiled rail systems) 145 mm
Dimension C 20
Dimension D1 27 mm
Dimension D2 40 mm
Dimension E H7 12 mm
Dimension E H7 thread depth 2.1 mm
Dimension E H7 thread depth (text) deep
Dimension E H7 with thread depth 12 mm ‒ 2.1 mm deep
Dimension E1 40 mm
Dimension E1 tolerance ± 0.01
Dimension E3 (profiled rail systems) 20 mm
Dimension E3 tolerance ± 0.01
Dimension G1 9.5 mm
Dimension G2 5.2 mm
Dimension G3 7.3 mm
Dimension G4 2.5 mm
Dimension G5 4.8 mm
Dimension H1 (profiled rail systems) 8
Dimension H2 (profiled rail systems) 16.5 mm
Dimension H3 3.5 mm
Dimension H4 9.8 mm
Funkce
  • Upevnění nástaveb (s kameny do drážky)
  • Možnost mazání kuličkového vedení a kuličkového šroubového převodu pomocí spojovací desky
  • Pro mazací vývod LSS, LPG
CAD (2)
File R037550016.igs (ALL)
File R037550016.stp (ALL)
Manual (4)
PDF R320103178_2021_04_22_04_2021_ES.pdf (ALL)
PDF Compact modules CKK/CKR (EN)
PDF Safety instructions for linear axes and electromechanical cylinders (ALL)
PDF R320103178_2021_04_22_04_2021_ZH.pdf (ALL)
Catalog (1)
PDF Compact modules CKK/CKR (EN)
