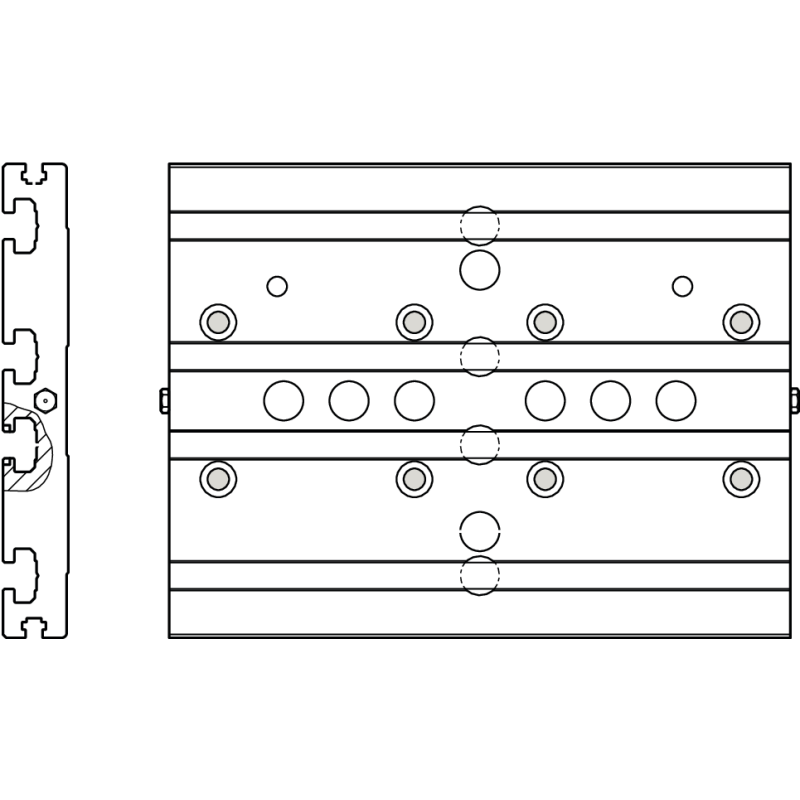

R037550011
CKR 20-145 BG

R037550011
  • Dostupnost: 1 týden
  • Váha: 1.13 KG
  • Číslo dílu: R037550011
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 0.

R037550011
Fyzická velikost a hmotnost
Net weight 1.134 kg
Length of the carriage Lca 190 mm
Další vlastnosti
Mechanical accessories for linear axes Connection plates
Nominal size 145
Lubrication type LCF, LCO
Dimension A (profiled rail systems) 145 mm
Dimension C 20
Dimension D1 27 mm
Dimension D2 40 mm
Dimension E H7 12 mm
Dimension E H7 thread depth 2.1 mm
Dimension E H7 thread depth (text) deep
Dimension E H7 with thread depth 12 mm ‒ 2.1 mm deep
Dimension E1 40 mm
Dimension E1 tolerance ± 0.01
Dimension E2 20 mm
Dimension E2 tolerance ± 0.01
Dimension E3 (profiled rail systems) 20 mm
Dimension E3 tolerance ± 0.01
Dimension F H7 6 mm
Dimension F H7 thread depth 12 mm
Dimension F H7 thread depth (text) deep
Dimension F H7 with thread depth 6 mm ‒ 12 mm deep
Dimension F1 62 mm
Dimension F1 tolerance ± 0.01
Dimension F2 35 mm
Dimension F2 tolerance ± 0.01
Dimension G1 9.5 mm
Dimension G2 5.2 mm
Dimension G3 7.3 mm
Dimension G4 2.5 mm
Dimension G5 4.8 mm
Dimension H1 (profiled rail systems) 8
Dimension H2 (profiled rail systems) 16.5 mm
Dimension H3 3.5 mm
Dimension H4 9.8 mm
Dimension H5 42 mm
Dimension H6 12.5 mm
Funkce
  • Upevnění nástaveb (s kameny do drážky)
  • Možnost mazání kuličkového vedení a kuličkového šroubového převodu pomocí spojovací desky
CAD (2)
File R037550011.igs (ALL)
File R037550011.stp (ALL)
Manual (4)
PDF R320103178_2021_04_22_04_2021_ES.pdf (ALL)
PDF Compact modules CKK/CKR (EN)
PDF Safety instructions for linear axes and electromechanical cylinders (ALL)
PDF R320103178_2021_04_22_04_2021_ZH.pdf (ALL)
Catalog (1)
PDF Compact modules CKK/CKR (EN)
