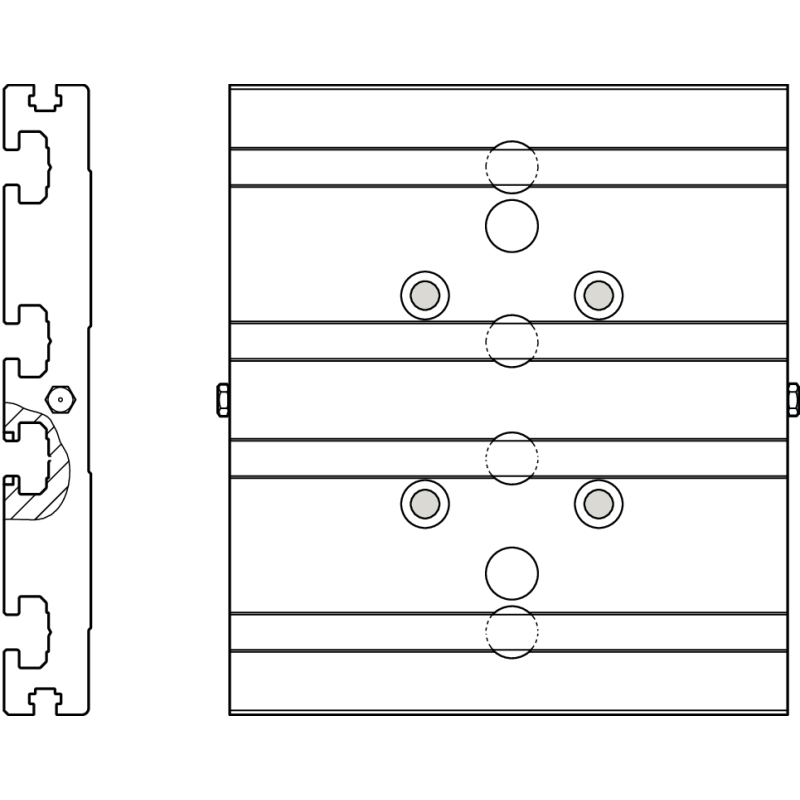

R037540016
CKR 15-110 K BG

R037540016
  • Dostupnost: na dotaz
  • Váha: 0.41 KG
  • Číslo dílu: R037540016
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 0.

R037540016
Fyzická velikost a hmotnost
Čistá hmotnost 0.414 kg
Délka stolové části Lca 110 mm
Další vlastnosti
Jmenovitá velikost 110
Mechanické příslušenství k lineárním osám Spojovací desky
Rozměr A (profilová vedení) 110 mm
Rozměr C 16
Rozměr D1 20 mm
Rozměr D2 20 mm
Rozměr E H7 9 mm
Rozměr E H7 Hloubka závitu 2.1 mm
Rozměr E H7 Hloubka závitu (text) hloubka
Rozměr E H7 s hloubkou závitu 9 mm ‒ 2.1 mm hloubka
Rozměr E3 (profilová vedení) 20 mm
Rozměr G1 9.5 mm
Rozměr G2 5.2 mm
Rozměr G3 7.3 mm
Rozměr G4 2.5 mm
Rozměr G5 4.8 mm
Rozměr H1 (profilová vedení) 6
Rozměr H2 (profilová vedení) 12 mm
Rozměr H3 3.5 mm
Rozměr H4 7.7 mm
Tolerance rozměru E3 ± 0.01
Funkce
  • Upevnění nástaveb (s kameny do drážky)
  • Možnost mazání kuličkového vedení a kuličkového šroubového převodu pomocí spojovací desky
  • Pro mazací vývod LSS, LPG
CAD (2)
File R037540016.igs (ALL)
File R037540016.stp (ALL)
Catalog (1)
PDF Compact modules CKK/CKR (EN)
