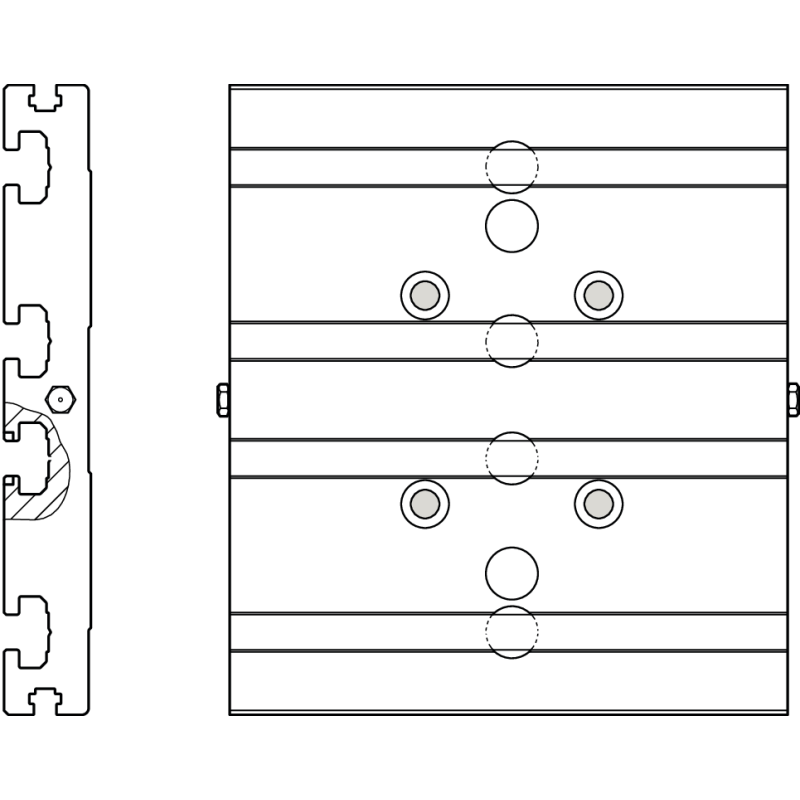

R037530016
CKR 12-90 K BG

R037530016
  • Dostupnost: na dotaz
  • Váha: 0.18 KG
  • Číslo dílu: R037530016
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 0.

R037530016
Fyzická velikost a hmotnost
Net weight 0.177 kg
Length of the carriage Lca 60 mm
Další vlastnosti
Mechanical accessories for linear axes Connection plates
Nominal size 90
Dimension A (profiled rail systems) 90 mm
Dimension C 16
Dimension D1 20 mm
Dimension D2 20 mm
Dimension E H7 9 mm
Dimension E H7 thread depth 2.1 mm
Dimension E H7 thread depth (text) deep
Dimension E H7 with thread depth 9 mm ‒ 2.1 mm deep
Dimension E3 (profiled rail systems) 20 mm
Dimension E3 tolerance ± 0.01
Dimension G1 7.6 mm
Dimension G2 4.2 mm
Dimension G3 7.3 mm
Dimension G4 2 mm
Dimension G5 4.3 mm
Dimension H1 (profiled rail systems) 6
Dimension H2 (profiled rail systems) 12 mm
Dimension H3 3.5 mm
Dimension H4 7.7 mm
Funkce
  • Upevnění nástaveb (s kameny do drážky)
  • Možnost mazání kuličkového vedení a kuličkového šroubového převodu pomocí spojovací desky
  • Pro mazací vývod LSS, LPG
