R037530011
CKR 12-90 BG

R037530011
  • Dostupnost: na dotaz
  • Váha: 0.36 KG
  • Číslo dílu: R037530011
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 0.

R037530011

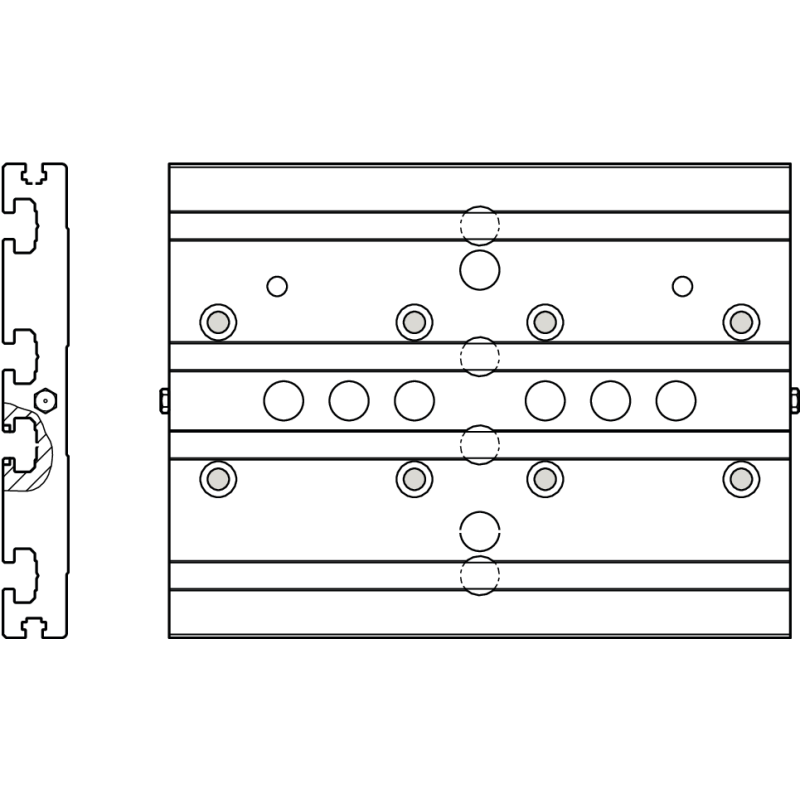

Fyzická velikost a hmotnost
Net weight 0.358 kg
Length of the carriage Lca 125 mm
Další vlastnosti
Mechanical accessories for linear axes Connection plates
Nominal size 90
Lubrication type LCF, LCO
Dimension A (profiled rail systems) 90 mm
Dimension C 16
Dimension D 8.5 mm
Dimension D1 20 mm
Dimension D2 20 mm
Dimension E H7 9 mm
Dimension E H7 thread depth 2.1 mm
Dimension E H7 thread depth (text) deep
Dimension E H7 with thread depth 9 mm ‒ 2.1 mm deep
Dimension E2 10 mm
Dimension E2 tolerance ± 0.01
Dimension E3 (profiled rail systems) 20 mm
Dimension E3 tolerance ± 0.01
Dimension F H7 4 mm
Dimension F H7 thread depth 6 mm
Dimension F H7 thread depth (text) deep
Dimension F H7 with thread depth 4 mm ‒ 6 mm deep
Dimension F1 38 mm
Dimension F1 tolerance ± 0.01
Dimension F2 20 mm
Dimension F2 tolerance ± 0.01
Dimension G1 7.6 mm
Dimension G2 4.2 mm
Dimension G3 7.3 mm
Dimension G4 2 mm
Dimension G5 4.3 mm
Dimension H1 (profiled rail systems) 6
Dimension H2 (profiled rail systems) 12 mm
Dimension H3 3.5 mm
Dimension H4 7.7 mm
Dimension H5 19 mm
Dimension H6 12.5 mm
Dimension H8 3 mm
Funkce
  • Upevnění nástaveb (s kameny do drážky)
  • Možnost mazání kuličkového vedení a kuličkového šroubového převodu pomocí spojovací desky
