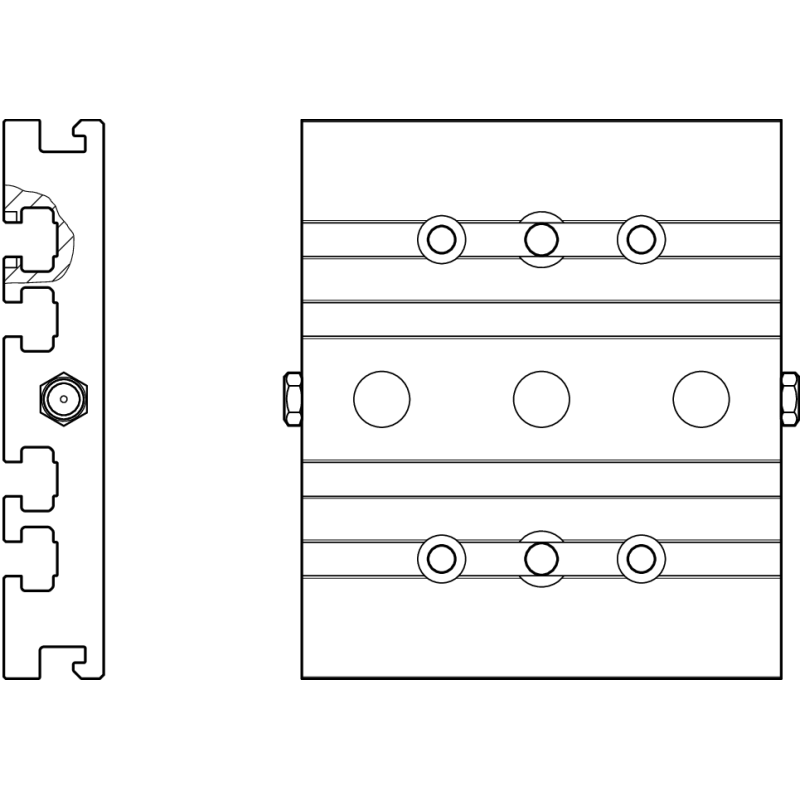

R037520010
CKK 9-70 BG

R037520010
  • Dostupnost: na dotaz
  • Váha: 0.17 KG
  • Číslo dílu: R037520010
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 0.

R037520010
Fyzická velikost a hmotnost
Net weight 0.169 kg
Length of the carriage Lca 95 mm
Další vlastnosti
Mechanical accessories for linear axes Connection plates
Nominal size 70
Dimension A (profiled rail systems) 70 mm
Dimension C 12.5
Dimension D1 20 mm
Dimension D2 10 mm
Dimension E H7 7 mm
Dimension E H7 thread depth 1.6 mm
Dimension E H7 thread depth (text) deep
Dimension E H7 with thread depth 7 mm ‒ 1.6 mm deep
Dimension E2 10 mm
Dimension E2 tolerance ± 0.01
Dimension E3 (profiled rail systems) 20 mm
Dimension E3 tolerance ± 0.01
Dimension EH7 thread depth tolerance 0.2 mm
Funkce
  • Upevnění nástaveb (s kameny do drážky)
  • Možnost mazání kuličkového vedení a kuličkového šroubového převodu pomocí spojovací desky
  • Pro mazací vývod LSS, LPG
CAD (2)
File R037520010.stp (ALL)
File R037520010.igs (ALL)
Manual (4)
PDF R320103178_2021_04_22_04_2021_ES.pdf (ALL)
PDF Compact modules CKK/CKR (EN)
PDF Safety instructions for linear axes and electromechanical cylinders (ALL)
PDF R320103178_2021_04_22_04_2021_ZH.pdf (ALL)
Catalog (1)
PDF Compact modules CKK/CKR (EN)
