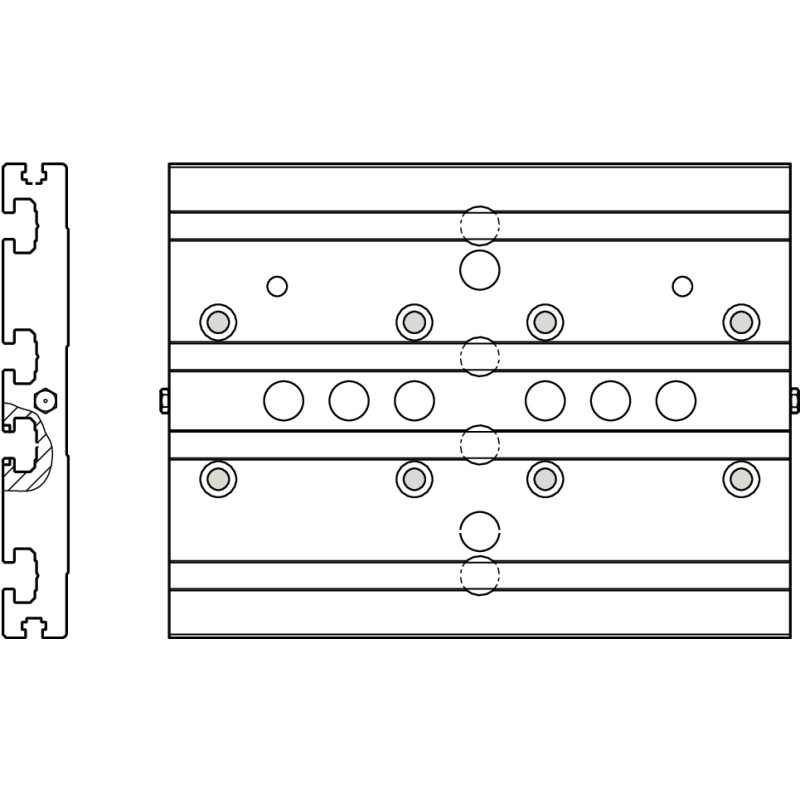

R037530010
CKK 12-90 L BG

Cena:

Minimální množství pro objednání tohoto produktu je 0.

Čistá hmotnost	0.37 kg
Délka stolové části Lca	125 mm

Jmenovitá velikost	90
Mazací provedení	LCF, LCO
Mechanické příslušenství k lineárním osám	Spojovací desky
Rozměr A (profilová vedení)	90 mm
Rozměr C	16
Rozměr D	8.5 mm
Rozměr D1	20 mm
Rozměr D2	20 mm
Rozměr E H7	9 mm
Rozměr E H7 Hloubka závitu	2.1 mm
Rozměr E H7 Hloubka závitu (text)	hloubka
Rozměr E H7 s hloubkou závitu	9 mm ‒ 2.1 mm hloubka
Rozměr E2	10 mm
Rozměr E3 (profilová vedení)	20 mm
Rozměr F H7	4 mm
Rozměr F H7 Hloubka závitu	6 mm
Rozměr F H7 Hloubka závitu (text)	hloubka
Rozměr F H7 s hloubkou závitu	4 mm ‒ 6 mm hloubka
Rozměr F1	38 mm
Rozměr F2	20 mm
Rozměr G1	7.6 mm
Rozměr G2	4.2 mm
Rozměr G3	7.3 mm
Rozměr G4	2 mm
Rozměr G5	4.3 mm
Rozměr H1 (profilová vedení)	6
Rozměr H2 (profilová vedení)	12 mm
Rozměr H3	3.5 mm
Rozměr H4	7.7 mm
Rozměr H5	19 mm
Rozměr H6	12.5 mm
Rozměr H8	3 mm
Tolerance rozměru E2	± 0.01
Tolerance rozměru E3	± 0.01
Tolerance rozměru F1	± 0.01
Tolerance rozměru F2	± 0.01

Upevnění nástaveb (s kameny do drážky)
Možnost mazání kuličkového vedení a kuličkového šroubového převodu pomocí spojovací desky

R037530010.igs (ALL)	Přihlásit se
R037530010.stp (ALL)	Přihlásit se

Compact modules CKK/CKR (EN)	Přihlásit se

Safety instructions for linear axes and electromechanical cylinders (ALL)	Přihlásit se
Módulos compactos CKK/CKR (ALL)	Přihlásit se
紧凑型模块 CKK/CKR (ALL)	Přihlásit se
Compact modules CKK/CKR (EN)	Přihlásit se

R037530010CKK 12-90 L BG
