| Cykly ohybu |
‒
|
| Cykly ohybu Poznámka pod čarou |
Technické údaje pouze pro zalitý připojovací kabel na indukčním snímači. Ještě větší výkon, např. pro použití energetického řetězu, poskytují nabízená prodlužovací vedení.
|
| Elektrické příslušenství k lineárním osám |

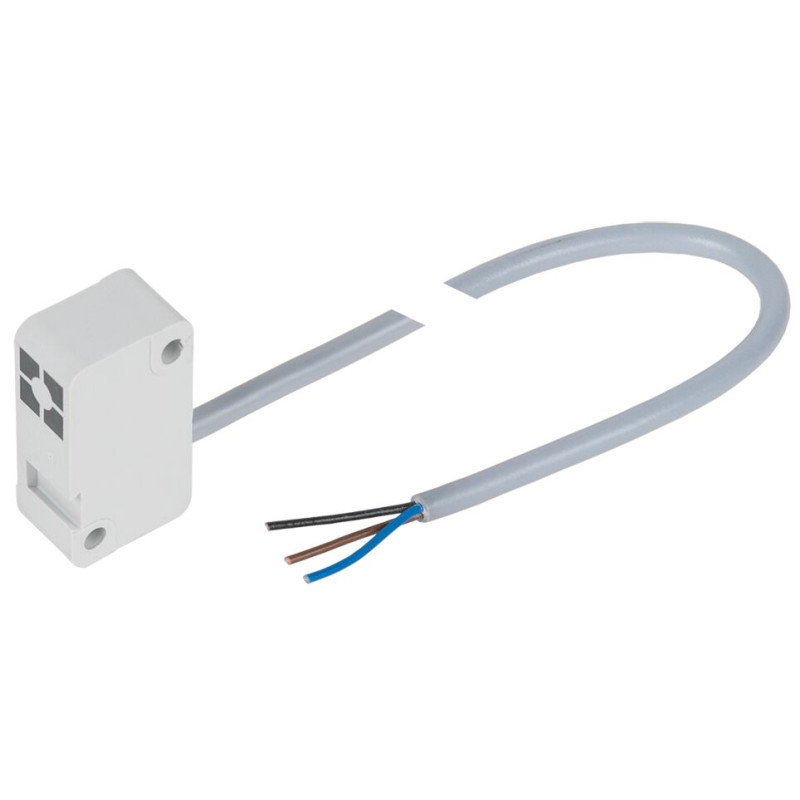

Indukční senzory
|
| Funkční zobrazení |
ano
|
| Kompatibilní |
CKK, CKR, MKK, MKR, MLR, OBB, TKK
|
| Ochrana před přepólováním |
ne
|
| Ochrana před zkratem |
ne
|
| Odolný proti jiskrám při sváření |
ano
|
| Odolný proti jiskrám při sváření Poznámka pod čarou |
Technické údaje pouze pro zalitý připojovací kabel na indukčním snímači. Ještě větší výkon, např. pro použití energetického řetězu, poskytují nabízená prodlužovací vedení.
|
| Poloměr ohybu dynamický |
12
mm |
| Poloměr ohybu při pružném uložení Poznámka pod čarou |
Technické údaje pouze pro zalitý připojovací kabel na indukčním snímači. Ještě větší výkon, např. pro použití energetického řetězu, poskytují nabízená prodlužovací vedení.
|
| Poloměr ohybu statický |
12
mm |
| Použitelné jako vlečný řetěz |
ne
|
| Použitelné jako vlečný řetěz Poznámka pod čarou |
Technické údaje pouze pro zalitý připojovací kabel na indukčním snímači. Ještě větší výkon, např. pro použití energetického řetězu, poskytují nabízená prodlužovací vedení.
|
| Použití |
Referenční spínač
|
| Poznámka pod čarou Poloměr ohybu statický |
Technické údaje pouze pro zalitý připojovací kabel na indukčním senzoru. Ještě větší výkon, např. pro použití energetického řetězu, poskytují nabízená prodlužovací vedení.
|
| Poznámka pod čarou pro průřez vodiče |
Technické údaje pouze pro zalitý připojovací kabel na indukčním snímači. Ještě větší výkon, např. pro použití energetického řetězu, poskytují nabízená prodlužovací vedení.
|
| Princip fungování |
indukčně
|
| Přípustná okolní teplota (min. … max.) |
-40 °C ... +70 °C
|
| Provedení funkce spínání |
NPN/zapínací kontakt (NO)
|
| Provozní napětí (min. … max.) |
10 V DC ... 30 V DC
|
| Průřez vodiče |
3 x 0.14 mm²
|
| Spínací frekvence |
2500
Hz |
| Stupeň krytí |
IP65
|
| Typ připojení |
Vedení 3 m, 3pól., volná koncovka vedení
|
| Zátěžový proud |
≤ 200
|
| Způsobilý ke zkrutu |
ano
|
| Způsobilý ke zkrutu Poznámka pod čarou |
Technické údaje pouze pro zalitý připojovací kabel na indukčním snímači. Ještě větší výkon, např. pro použití energetického řetězu, poskytují nabízená prodlužovací vedení.
|
