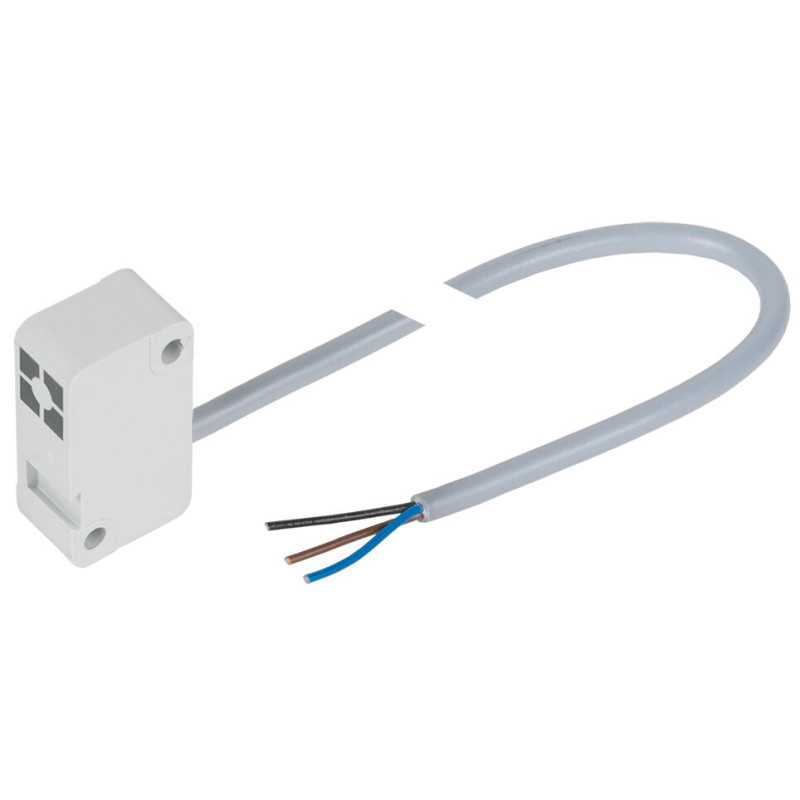

R345304003
BES517-398-NO-C-03

R345304003
  • Dostupnost: na dotaz
  • Váha: 0.06 KG
  • Číslo dílu: R345304003
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 0.

R345304003
Fyzická velikost a hmotnost
Čistá hmotnost 0.06 kg
Poznámka pod čarou Průměr kabelu D s tolerancí Technické údaje pouze pro zalitý připojovací kabel na indukčním senzoru. Ještě větší výkon, např. pro použití energetického řetězu, poskytují nabízená prodlužovací vedení.
Průměr kabelu D 3.5 mm
Průměrná doba do nebezpečné poruchy (MTTFd) 830
Tolerance průměru kabelu D ± 0.15
Další vlastnosti
Číslo volby 13/63
Cykly ohybu ‒
Cykly ohybu Poznámka pod čarou Technické údaje pouze pro zalitý připojovací kabel na indukčním snímači. Ještě větší výkon, např. pro použití energetického řetězu, poskytují nabízená prodlužovací vedení.
Elektrické příslušenství k lineárním osám Indukční senzory
Funkční zobrazení ano
Kompatibilní CKK, CKR, MKK, MKR, MLR, OBB, SGK, SOK, TKK
Ochrana před přepólováním ne
Ochrana před zkratem ne
Odolný proti jiskrám při sváření ano
Odolný proti jiskrám při sváření Poznámka pod čarou Technické údaje pouze pro zalitý připojovací kabel na indukčním snímači. Ještě větší výkon, např. pro použití energetického řetězu, poskytují nabízená prodlužovací vedení.
Poloměr ohybu dynamický 12 mm
Poloměr ohybu při pružném uložení Poznámka pod čarou Technické údaje pouze pro zalitý připojovací kabel na indukčním snímači. Ještě větší výkon, např. pro použití energetického řetězu, poskytují nabízená prodlužovací vedení.
Poloměr ohybu statický 12 mm
Použitelné jako vlečný řetěz ne
Použitelné jako vlečný řetěz Poznámka pod čarou Technické údaje pouze pro zalitý připojovací kabel na indukčním snímači. Ještě větší výkon, např. pro použití energetického řetězu, poskytují nabízená prodlužovací vedení.
Použití Referenční spínač
Poznámka pod čarou Poloměr ohybu statický Technické údaje pouze pro zalitý připojovací kabel na indukčním senzoru. Ještě větší výkon, např. pro použití energetického řetězu, poskytují nabízená prodlužovací vedení.
Poznámka pod čarou pro průřez vodiče Technické údaje pouze pro zalitý připojovací kabel na indukčním snímači. Ještě větší výkon, např. pro použití energetického řetězu, poskytují nabízená prodlužovací vedení.
Princip fungování indukčně
Přípustná okolní teplota (min. … max.) -40 °C ... +70 °C
Provedení funkce spínání PNP/zapínací kontakt (NO)
Provozní napětí (min. … max.) 10 V DC ... 30 V DC
Průřez vodiče 3 x 0.14 mm²
Spínací frekvence 2500 Hz
Stupeň krytí IP65
Typ připojení Vedení 3 m, 3pól., volná koncovka vedení
Zátěžový proud ≤ 200
Způsobilý ke zkrutu ano
Způsobilý ke zkrutu Poznámka pod čarou Technické údaje pouze pro zalitý připojovací kabel na indukčním snímači. Ještě větší výkon, např. pro použití energetického řetězu, poskytují nabízená prodlužovací vedení.
