Fyzická velikost a hmotnost
| Čistá hmotnost |
91.9
g |
| Rozměr průměr S2 (profilová vedení) |
7
mm |
| Rozměr průměr S3 (profilová vedení) |
6
mm |
| Rozměr průměr S4 (profilová vedení) |
4
mm |
| Šířka vodicí kladky |
90.5
mm |
| Výška vodicí kladky s vodicí kolejnicí |
56.2
mm |
Další vlastnosti
| Jmenovitá velikost |
55
|
| Příslušenství pro |
Vodicí kladka
|
| Rozměr A (profilová vedení) |
90.5
mm |
| Rozměr A1 (profilová vedení) |
2
mm |
| Rozměr D |
2
mm |
| Rozměr D1 |
4.8
mm |
| Rozměr E8 (profilová vedení) |
74.2
mm |
| Rozměr E8.1 (profilová vedení) |
81.6
mm |
| Rozměr E9 (profilová vedení) |
18.2
mm |
| Rozměr E9.1 (profilová vedení) |
40
mm |
| Rozměr H |
56.2
mm |
| Upozornění týkající se výrobku |
Sada se šrouby
|
| Velikost Poznámka pod čarou |
Sada pro vodicí kladku R18.. ... 18 nebo ... 68 (nástěnná montáž) na vyžádání
|
Popis

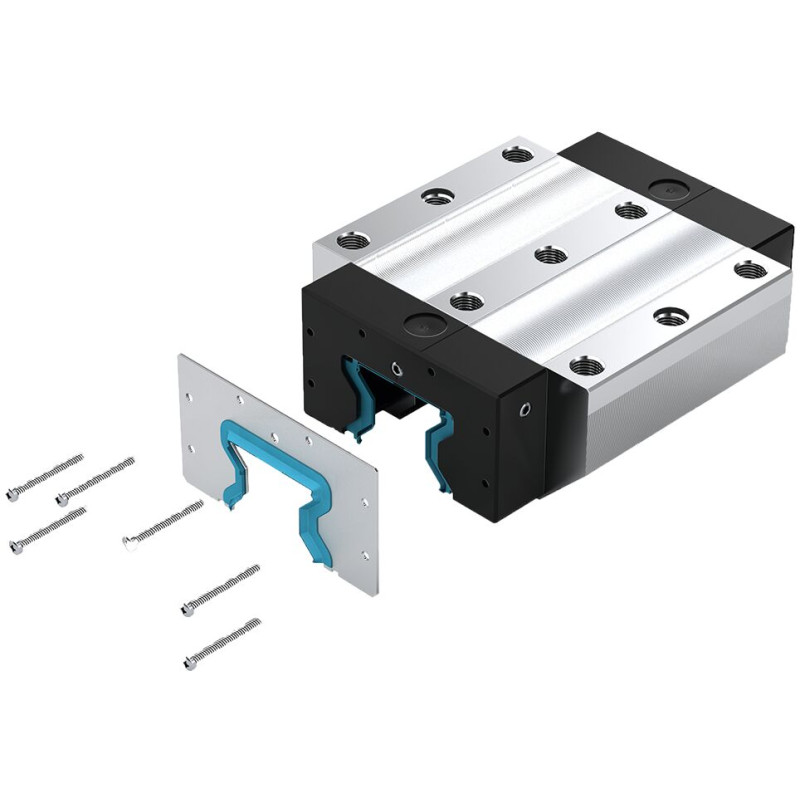

Předsazené těsnění pro válečková vedení
Velikost 55
Funkce
- U RSHP již integrováno (výměna jen za válečkovou kladku 1. generace)
- Materiál: Nerezavějící pružinová ocel podle DIN EN 10088 s plastovým těsněním
- Provedení: lesklé
