R039175003
2XM6X8

R039175003
  • Dostupnost: na dotaz
  • Váha: 0.01 KG
  • Číslo dílu: R039175003
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 0.

R039175003
Fyzická velikost a hmotnost
Čistá hmotnost 11.8 g
Vnější průměr D 8 mm
Další vlastnosti
Jmenovitá velikost MKK-/MKR-110

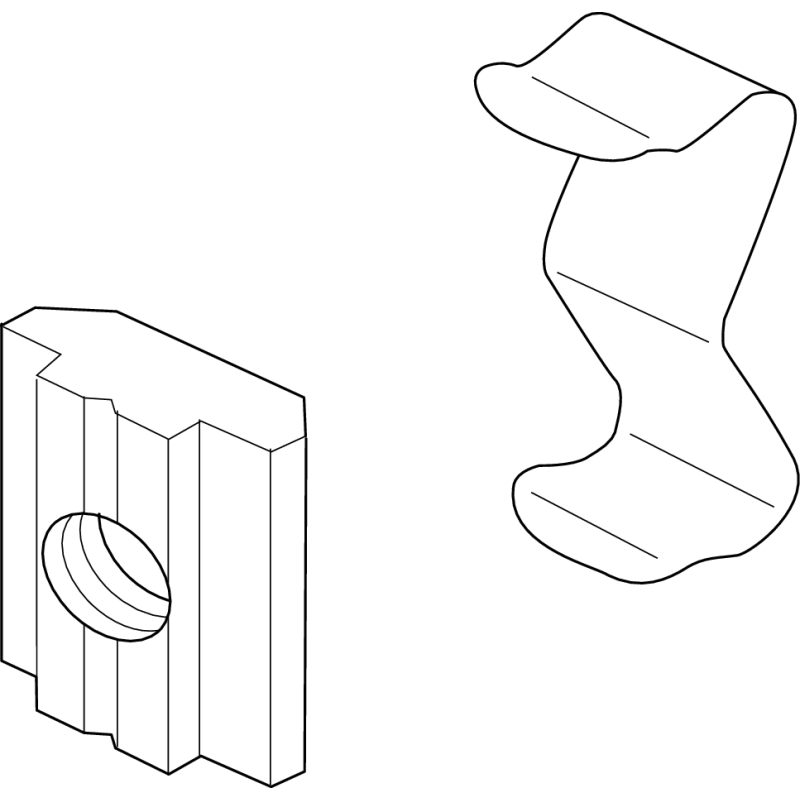

Mechanické příslušenství k lineárním osám Vodicí vložky do drážky T a pružiny
Rozměr A (profilová vedení) 13 mm
Rozměr B (profilová vedení) 6 mm
Rozměr C 10
Rozměr D 8 mm
Rozměr E 9 mm
Rozměr F 20 mm
Rozměr G Závit M6 (2x)
Typ Vodicí vložka do drážky
Utahovací moment upevňovacích šroubů 9.5 Nm
Utahovací moment upevňovacích šroubů Poznámka pod čarou v případě koeficientu tření 0,125, podle třídy pevnosti 8.8
CAD (4)
File R039175003.igs (ALL)
File R039175003.stp (ALL)
File R039175003.stp (ALL)
File R039175003.igs (ALL)
Manual (1)
PDF Safety instructions for linear axes and electromechanical cylinders (ALL)
