Fyzická velikost a hmotnost
| Výška vodicí kladky s vodicí kolejnicí |
36
mm |
| Rozměr S8 průměr závitu (profilová vedení) |
M6
|
| Čistá hmotnost |
55.6
g |
Další vlastnosti
| Příslušenství pro |
Vodicí kladka
|
| Jmenovitá velikost |
25
|
| Utahovací moment |
0.7
Nm |
| Provozní teplota (min. … max.) |
+60 °C
|
| Přípustná okolní teplota (min. … max.) |
-10 °C ... +40 °C
|
| Maximální provozní teplota |
+ 60
|
| Možná vodicí trasa s s předsazenými mazacími jednotkami |
5000
km |
| Rozměr A4 (profilová vedení) |
44
mm |
| Rozměr B5 (profilová vedení) |
13
mm |
| Rozměr E8 (profilová vedení) |
33.4
mm |
| Rozměr E9 (profilová vedení) |
8.4
mm |
| Rozměr H |
36
mm |
| Rozměr H3 |
29.2
mm |
| Rozměr H4 |
0.5
mm |
| Rozměr N8 (profilová vedení) |
5
mm |
| Poznámka pod čarou Rozměr H |
Rozměr vztahující se na plochu válečkového vozíku pro přišroubování u standardního provedení
|
Popis

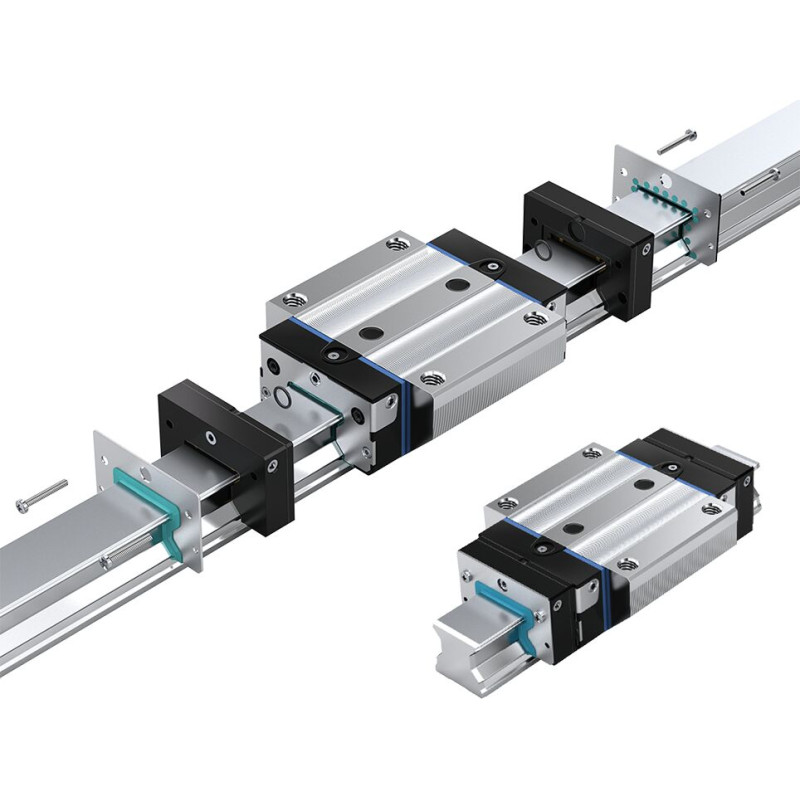

Předsazená mazací jednotka pro válečková vedení
Velikost 25
Funkce
- Předsazené mazací jednotky vhodné pro válečkovou kladku RSHP a válečkovou kladku 1. generace
- Do vodicí trasy 5 000 km bez domazávání
- Je nutné jen první namazání válečkové kladky tukem
- Oboustranné předsazené mazací jednotky válečkové kladky
- Nízká ztráta maziva
- Omezení spotřeby oleje
- Bez mazacích vedení
- Možnost doplnění předsazené mazací jednotky na čelní straně nebo zboku díky tlakové mazničce
- Velikost 25: Mazací přípojka předsazené mazací jednotky na čelní straně je vhodná pro mazání válečkové kladky tukem. K tomuto účelu je přiložena mazací jehla. Podrobný návod k montáži při velikosti 25 viz návod Válečková vedení.
