R117529044
25-145

R117529044
  • Dostupnost: na dotaz
  • Váha: 0.37 KG
  • Číslo dílu: R117529044
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 0.

R117529044
Fyzická velikost a hmotnost
Čistá hmotnost 0.374 kg
Vnější průměr D 32 mm
Další vlastnosti
Jmenovitá velikost MKR-145

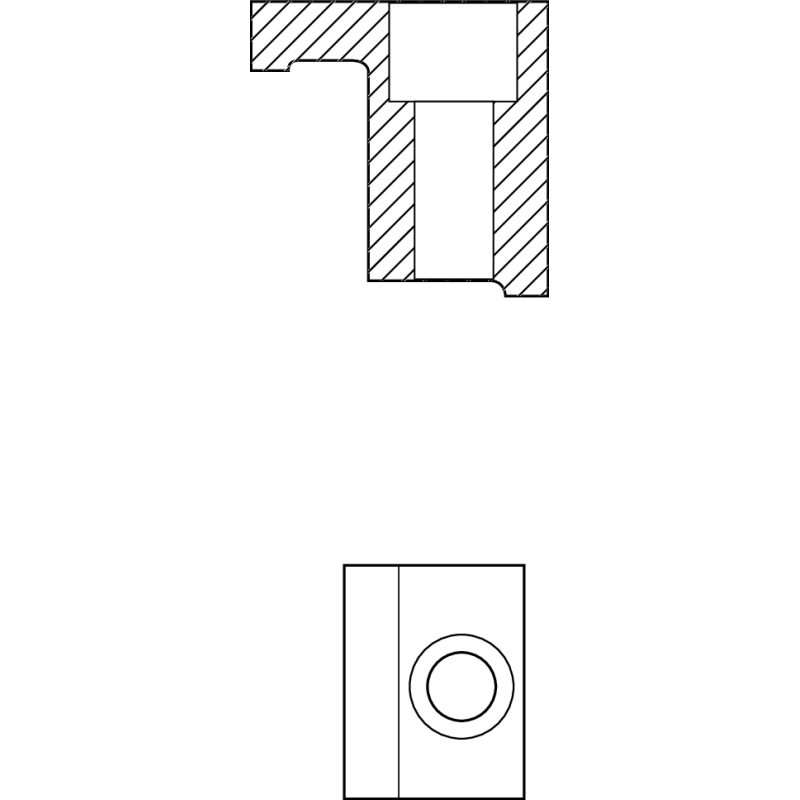

Mechanické příslušenství k lineárním osám Upínací přípravky
Počet otvorů N 2
Poznámka pod čarou Rozměr pro závit Drážka ISO 4762
Rozměr A (profilová vedení) 163 mm
Rozměr B (profilová vedení) 29 mm
Rozměr C 105
Rozměr D 32 mm
Rozměr E 18.5 mm
Rozměr F 41 mm
Rozměr H 13 mm
Rozměr Závit M10
Typ 2
Utahovací moment upevňovacích šroubů 46 Nm
Utahovací moment upevňovacích šroubů Poznámka pod čarou v případě koeficientu tření 0,125, podle třídy pevnosti 8.8
CAD (2)
File R117529044.stp (ALL)
File R117529044.igs (ALL)
Catalog (1)
PDF Linear modules MKK, MKR, MLR (EN)
Manual (4)
PDF Safety instructions for linear axes and electromechanical cylinders (ALL)
PDF 紧凑型模块 CKK/CKR (ALL)
PDF Módulos compactos CKK/CKR (ALL)
PDF Linear modules MKK/MKR/MLR -040/-065/-080/-110/-140/-145-NN-3/-165-NN-2 (EN)
