| Mechanical accessories for linear axes |

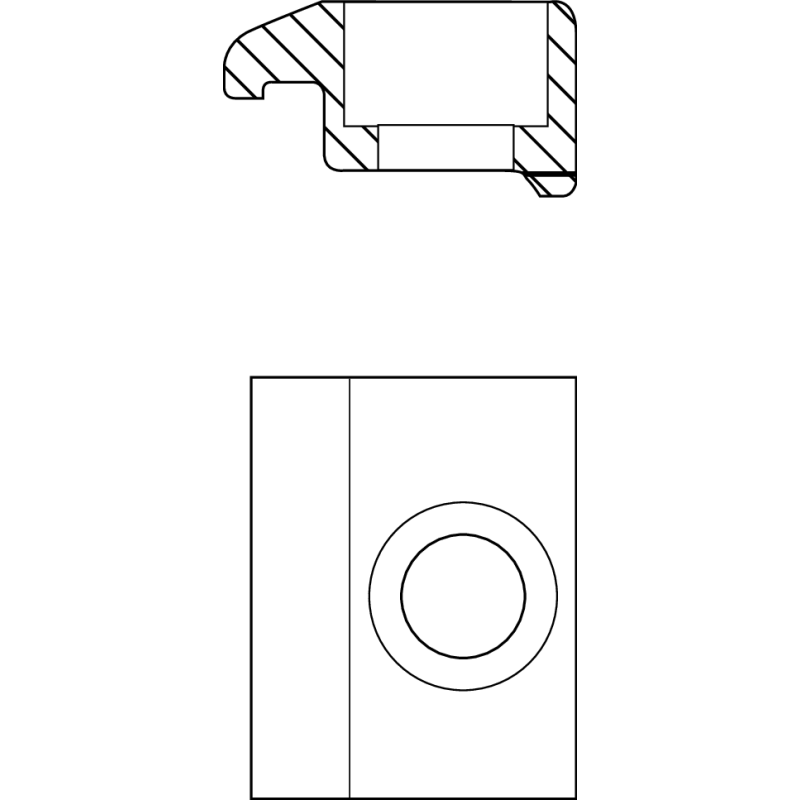

Clamping fixtures
|
| Nominal size |
CKK-/CKR-200,MKK-/MKR-/MLR-110,OBB-120
|
| Type |
2
|
| Number of bores N |
2
|
| Tightening torque of fastening screws |
23
Nm |
| Tightening torque of fixing screws footnote |
at friction factor 0.125, in accordance with strength class 8.8
|
| Footnote fastening site |
Only applies to size OBB-120
|
| Dimension A (profiled rail systems) |
108
mm |
| Dimension B (profiled rail systems) |
19
mm |
| Dimension C |
70
|
| Dimension D |
27.5
mm |
| Dimension E |
16.3
mm |
| Dimension F |
29
mm |
| Thread Dimension |
M8
|
| Dimension H |
9
mm |
| Footnote Dimension for thread |
Countersink ISO 4762
|
