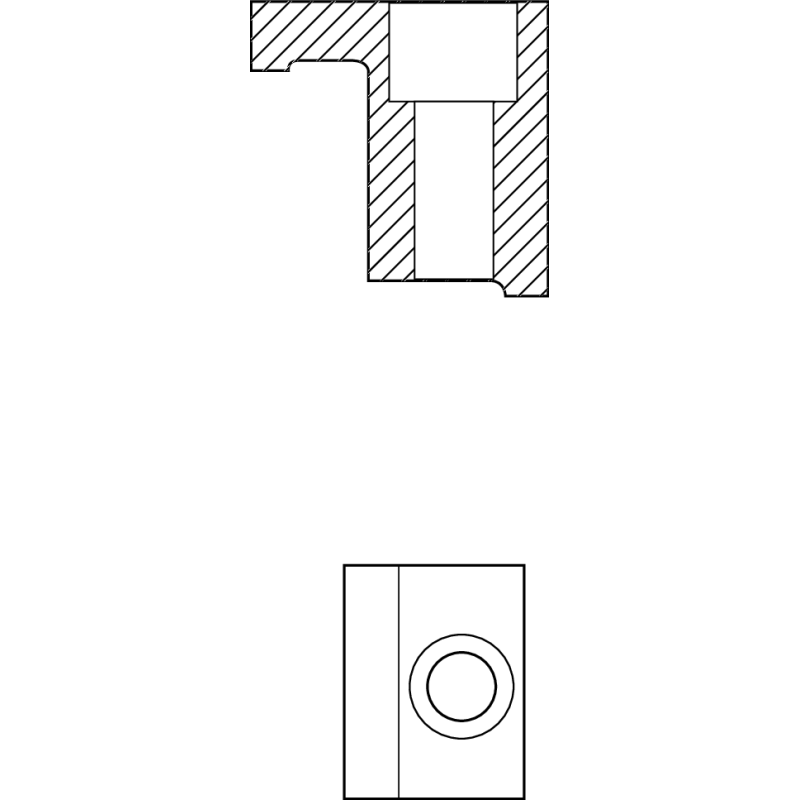

R117519024
20/25-80

R117519024
  • Dostupnost: na dotaz
  • Váha: 0.05 KG
  • Číslo dílu: R117519024
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 0.

R117519024
Fyzická velikost a hmotnost
Čistá hmotnost 53.8 g
Vnější průměr D 20 mm
Další vlastnosti
Jmenovitá velikost MKK-/MKR-065,MKK-/MKR-/MLR-080
Mechanické příslušenství k lineárním osám Upínací přípravky
Počet otvorů N 2
Poznámka pod čarou Rozměr pro závit Drážka ISO 4762
Rozměr A (profilová vedení) 78 mm
Rozměr B (profilová vedení) 14 mm
Rozměr C 50
Rozměr D 20 mm
Rozměr E 11.5 mm
Rozměr F 20 mm
Rozměr H 7 mm
Rozměr Závit M6
Typ 2
Utahovací moment upevňovacích šroubů 9.5 Nm
Utahovací moment upevňovacích šroubů Poznámka pod čarou v případě koeficientu tření 0,125, podle třídy pevnosti 8.8
CAD (2)
File R117519024.stp (ALL)
File R117519024.igs (ALL)
Catalog (1)
PDF Linear modules MKK, MKR, MLR (EN)
Manual (2)
PDF Safety instructions for linear axes and electromechanical cylinders (ALL)
PDF Linear modules MKK/MKR/MLR -040/-065/-080/-110/-140/-145-NN-3/-165-NN-2 (EN)
