R039175004
.

R039175004
  • Dostupnost: 2 týdny
  • Váha: 0.02 KG
  • Číslo dílu: R039175004
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 0.

R039175004
Fyzická velikost a hmotnost
Čistá hmotnost 24.4 g
Vnější průměr D 10 mm
Další vlastnosti
Jmenovitá velikost MKK-/MKR-165,MKR-145
Mechanické příslušenství k lineárním osám Vodicí vložky do drážky T a pružiny
Rozměr A (profilová vedení) 15 mm
Rozměr B (profilová vedení) 6 mm
Rozměr C 12
Rozměr D 10 mm
Rozměr E 15 mm
Rozměr F 30 mm
Rozměr G Závit M8 (2x)

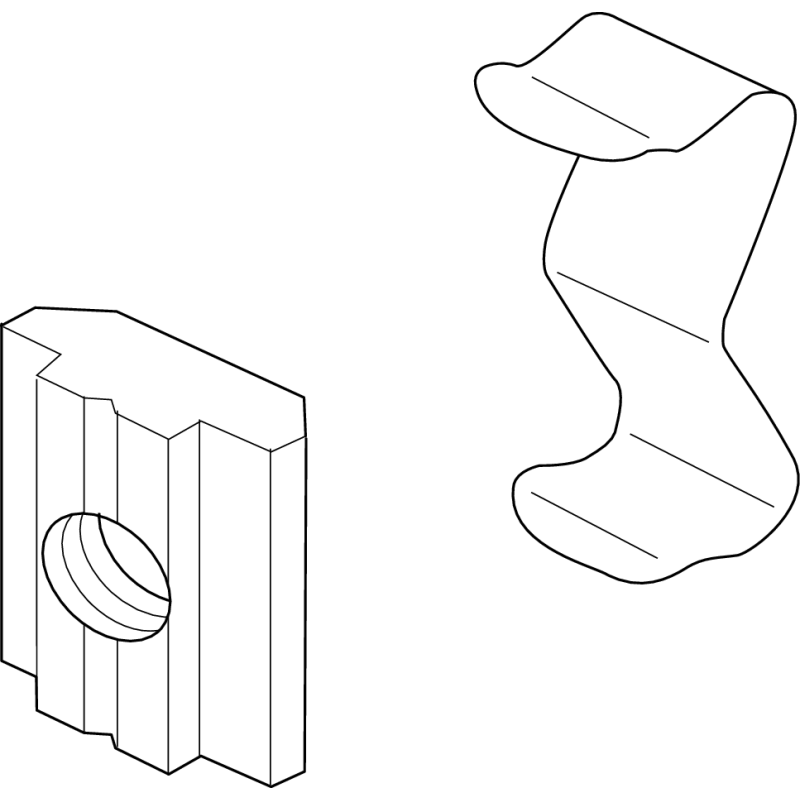

Typ Vodicí vložka do drážky
Utahovací moment upevňovacích šroubů 23 Nm
Utahovací moment upevňovacích šroubů Poznámka pod čarou v případě koeficientu tření 0,125, podle třídy pevnosti 8.8
CAD (2)
File R039175004.stp (ALL)
File R039175004.igs (ALL)
Manual (1)
PDF Safety instructions for linear axes and electromechanical cylinders (ALL)
