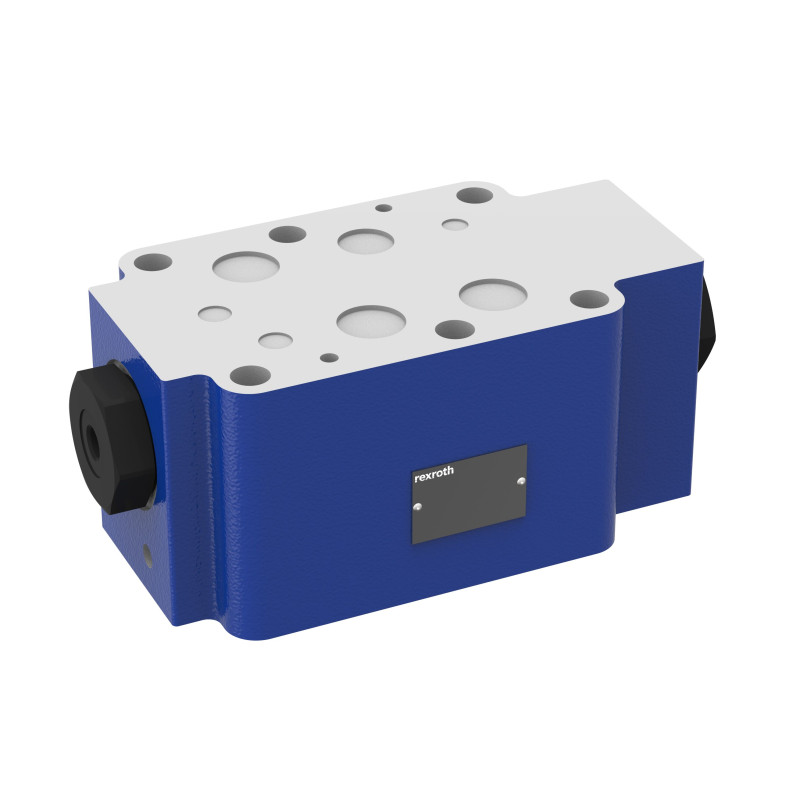

R901018153
Z2S22B1-5X/VSO40

R901018153
  • Dostupnost: na dotaz
  • Váha: 12.00 KG
  • Číslo dílu: R901018153
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 0.

R901018153
Množstevní sleva

Cena bude automaticky přepočítána, jakmile bude produkt přidán do košíku.

Fyzická velikost a hmotnost
Max. průtok 450 l/min
Provozní tlak, max. 315 bar
Čistá hmotnost 12 kg
Další vlastnosti
Popis elektrického zapojení 0
Počet pracovních poloh 2
Počet přípojů 4
Pracovní kapalina HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
Produktová rodina Z2S22
Schéma připojení ISO 4401-08-08-0-05
Symbol pístu B1 → B2
Typ ovládání s mechanickou obsluhou
Těsnění FKM
Velikost 22
Způsob připojení Mezideska
Popis

Průmyslový hydraulický ventil s vysokým rozsahem výkonu. Spolehlivé zablokování průtoku oleje podle hydraulického symbolu

Funkce
  • Přímé ovládání
  • Bezúniková blokace v kanálu B
  • Otevírací tlak 3 bar
  • Ovládání externím přípojem G1/4
CAD (1)
File R901018153 (ALL)
DataSheet (2)
PDF Check valve, pilot operated (EN)
PDF Reliability characteristics MTTFD regarding the functional safety according to EN ISO 13849 (EN)
OperatingInstructions (2)
PDF Hydraulické ventily a hydroelektrické tlakové spínače (CZ)
PDF Hydraulic valves and hydroelectric pressure switches (EN)
Poz Název Číslo dílu
999 SADA TĚSNĚNÍ Z2S22.-5X/V
SADA TĚSNĚNÍ Z2S22.-5X/V
 R961000666
998 OPRAVÁŘSKÁ SADA Z2S22.-5X/
OPRAVÁŘSKÁ SADA Z2S22.-5X/
 R961005669
