Fyzická velikost a hmotnost
| Net weight |
35.309
kg |
| Operating pressure, max. |
350
bar |
| Max. flow |
1100
l/min |
Další vlastnosti
| Connection diagram |
ISO 4401-10-09-0-05
|
| Product family |
H-4W.H..
|
| ECLASS_13_Classification |
51-44-01-02
|
| Spool symbol |
Symbol J
|
| Type of connection |
Subplate mounting
|
| Size |
32
|
| Type of actuation |
with solenoid actuation
|
| Number of ports |
4
|
| Number of switching positions |
3
|
| Supply voltage |
24 VDC
|
| Electrical connector |
Connector, 3-pole (2 + PE)
|
| Electrical connection description |
Connector 3-pole (2 + PE) according to EN 175301-803
|
| Hydraulic fluid |
HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
|
| Seals |
FKM
|

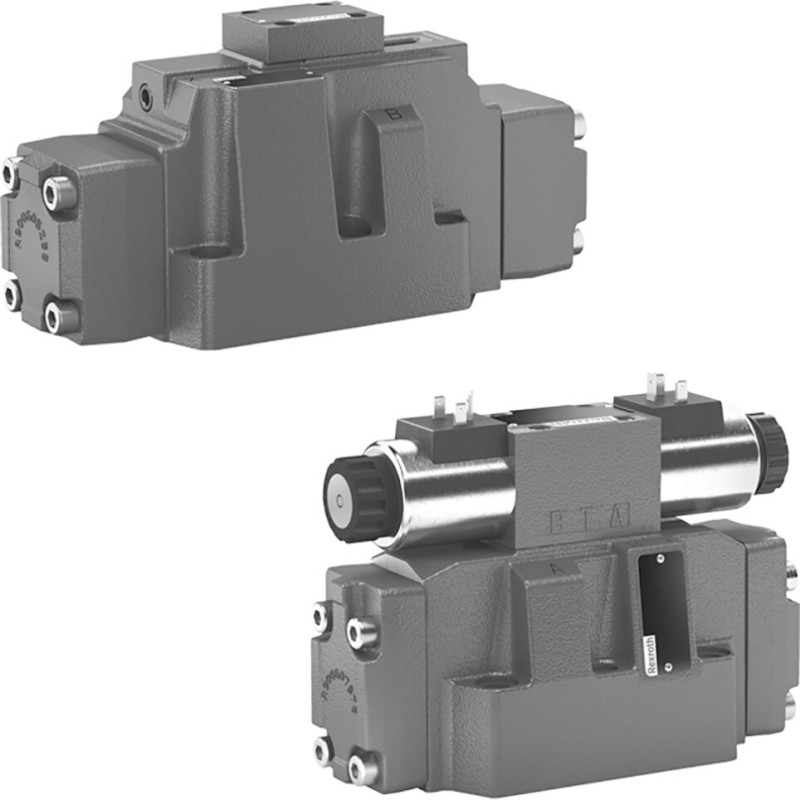

Popis
Průmyslový hydraulický ventil s vysokým rozsahem výkonu. Spolehlivé spínání směru průtoku oleje podle hydraulického symbolu
Funkce
- Šoupátkový ventil
- Nepřímo řízené
- Přívod řídicího oleje externí, zpětné vedení řídicího oleje externí
Manual (2)
OperatingInstructions (1)
Hydraulické ventily a hydroelektrické tlakové spínače
(CZ)
|
Přihlásit se
|
| Poz |
Název |
Číslo dílu |
| 63 |
DIRECTIONAL SPOOL VALVE
4WE6J6X/EG24N9K4/B10V |
R900926027
|
| 996 |
SEAL KIT
ZDR 6 DP0-4X/.YMV W80 |
R961000195
|
| 998 |
SEAL KIT
WE 6.6X/E/V |
R900357574
|
| 999 |
SEAL KIT
WH 32.5X/6X/V |
R900309830
|
| 9990 |
PRESSURE RED.VALVE INTERMEDIATE PLATE
ZDR 6 DP0-4X/40YMV W80 *ET |
R961014068
|
Načítám obrázek...
Připravuji výkres...
![Rozpad na náhradní díly]()
