Fyzická velikost a hmotnost
| Max. průtok |
95
l/min |
| Provozní tlak, max. |
315
bar |
| Čistá hmotnost |
520
kg |
Další vlastnosti
| Kapacita chlazení max. |
10
kW |
| Kolísání hladiny oleje |
50
l |
| Konektivita |
Digitální, EtherNET/IP,Digitální, EtherCAT,Digitální, PROFINET RT,Digitální, Sercos III
|
| Napájecí napětí |
400...500 VAC (-15%/+10%)
|
| Objem nádrže |
150
l |
| Pracovní kapalina |
HLP
|
| Produktová rodina |
CytroBox
|
| Shoda |
CE
|
| Třída výkonu |
30
kW |

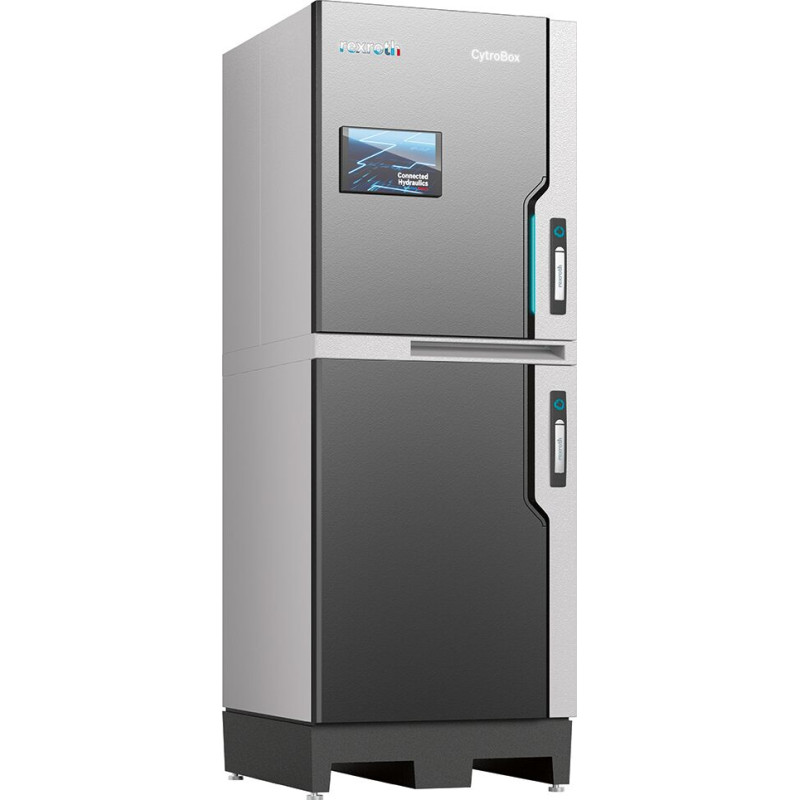

Popis
Kompaktní konstrukce s nádrží optimalizovanou pro proudění a integrovaným skříňovým rozvaděčem, energeticky účinný pohon s proměnnými otáčkami, plně síťově propojeno s monitorováním stavu a online řídicím panelem
Funkce
- Integrovaný regulátor pohonu
- Výkon do 30 kW při stejné konstrukční velikosti a rozhraních
- Servopohon
- Snížený objem pracovní kapaliny díky nádrži optimalizované pro odplynění
CAD (1)
DataSheet (1)
OperatingInstructions (2)
| Poz |
Název |
Číslo dílu |
| 6100 |
SNÍMAČ - MODUL CYTROBOX-STANDARD-1X
SNÍMAČ - MODUL CYTROBOX-STANDARD-1X |
R901504140
|
| 6200 |
SNÍMAČ - MODUL CYTROBOX-PUMPE-1X
SNÍMAČ - MODUL CYTROBOX-PUMPE-1X |
R901504141
|
| 6500 |
SNÍMAČ - MODUL CYTROBOX-WASSER-1X
SNÍMAČ - MODUL CYTROBOX-WASSER-1X |
R901504142
|
| 6300 |
SNÍMAČ - MODUL CYTROBOX-LUFT-1X
SNÍMAČ - MODUL CYTROBOX-LUFT-1X |
R901504143
|
| 6400 |
SNÍMAČ - MODUL CYTROBOX-PARTIKEL-1X
SNÍMAČ - MODUL CYTROBOX-PARTIKEL-1X |
R901504144
|
| 6600 |
SNÍMAČ - MODUL CYTROBOX-DRAIN-1X
SNÍMAČ - MODUL CYTROBOX-DRAIN-1X |
R901520219
|
| 4000 |
OIL-WATER COOLER
OIL-WATER COOLER CB-KUEHLEREINHEIT CB& |
R901525276
|
| 9998 |
SERVICE KIT
SERVICE KIT CYTROBOX FILT-A |
R961014953
|
Načítám obrázek...
Připravuji výkres...
![Rozpad na náhradní díly]()
