Fyzická velikost a hmotnost
| Čistá hmotnost |
520
kg |
| Max. průtok |
38
l/min |
| Provozní tlak, max. |
315
bar |
Další vlastnosti
| Kapacita chlazení max. |
4
kW |
| Konektivita |
Digitální, EtherNET/IP,Digitální, EtherCAT,Digitální, PROFINET RT,Digitální, Sercos III
|
| Napájecí napětí |
400...500 VAC (-15%/+10%)
|
| Objem nádrže |
150
l |
| Oscillating volume |
50
l |
| Pracovní kapalina |
HLP
|
| Produktová rodina |

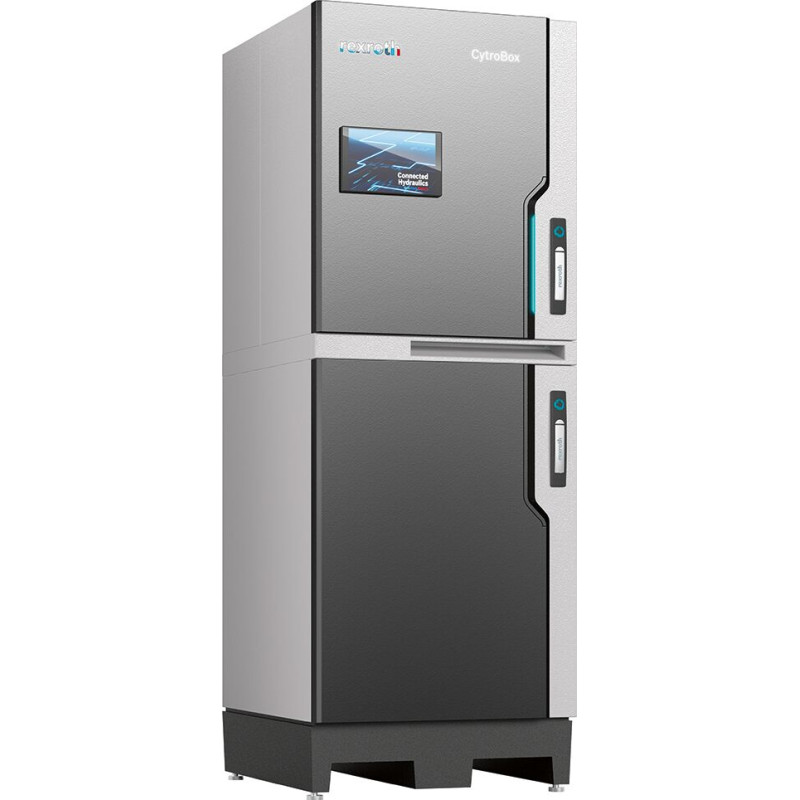

CytroBox
|
| Shoda |
CE
|
| Třída výkonu |
15
kW |
Popis
Kompaktní konstrukce s nádrží optimalizovanou pro proudění a integrovaným skříňovým rozvaděčem, energeticky účinný pohon s proměnnými otáčkami, plně síťově propojeno s monitorováním stavu a online řídicím panelem
Funkce
- Integrovaný regulátor pohonu
- Výkon do 15 kW při stejné konstrukční velikosti a rozhraních
- Servopohon
- Snížený objem pracovní kapaliny díky nádrži optimalizované pro odplynění
CAD (1)
DataSheet (1)
OperatingInstructions (3)
Všeobecný návod k obsluze pro hydraulické agregáty a hydraulické konstrukční skupiny
(CZ)
|
Přihlásit se
|
|
Hydraulic power unit
(EN)
|
Přihlásit se
|
|
General Operating Instructions for Hydraulic Power Units and Assemblies
(EN)
|
Přihlásit se
|
| Poz |
Název |
Číslo dílu |
| 2000 |
DRIVE UNIT
CYTROBOX-1-MS2N07-A10FZO10 |
R901504089
|
| 6100 |
SENSOR MODULE
CYTROBOX-STANDARD-1X |
R901504140
|
| 4000 |
OIL-WATER COOLER
CB-KUEHLEREINHEIT |
R901512559
|
| 1000 |
BASE UNIT
CYTROBOX-150L |
R901513238
|
| 7000 |
HY-MANIFOLD BLOCK
AGEV2-38258-AA/HM/J50 |
R901516380
|
| 9998 |
SERVICE KIT
CYTROBOX FILT-A |
R961014953
|
