Fyzická velikost a hmotnost
| Net weight |
5.6
kg |
| Max. flow |
78.4
l/min |
| Max.intermittent pressure |
230
bar |
Další vlastnosti
| Nominal size |
28
cm³/rev |
| Maximum rotational speed |
2800
rpm |
| Drive shaft |
Splined SAE J744 22-4 13T
|
| Direction of rotation |
Clockwise rotation
|
| Front cover |
2-bolt SAE J744 101-2 (B)
|
| Housing material |
Aluminum
|
| Noise level |
Standard noise level
|

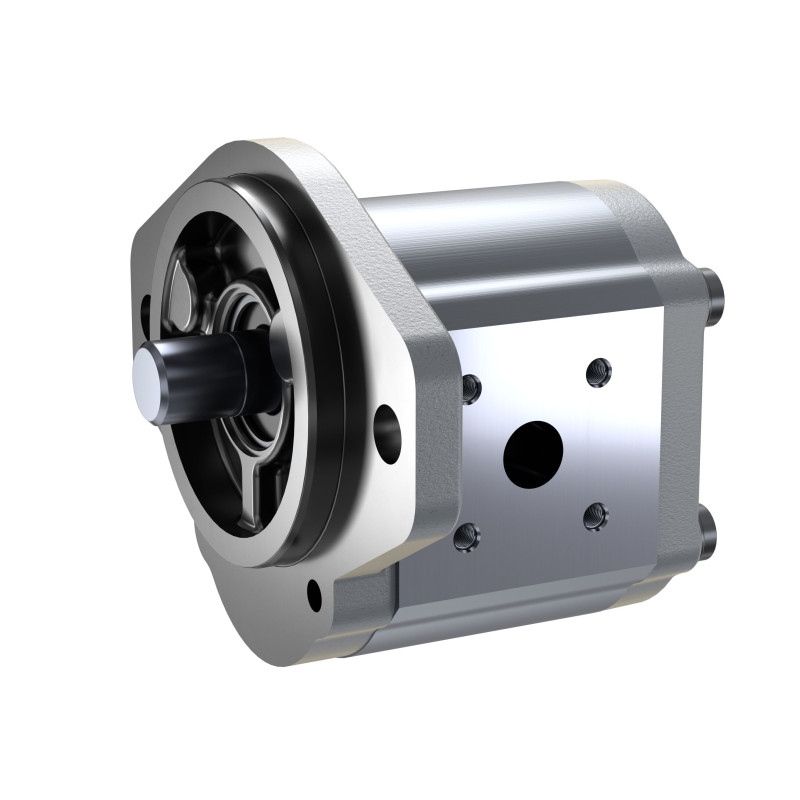

| Product |
External gear unit
|
| Function |
Pump
|
| Model |
High perf (N)(20..36 cm³/rev)
|
| Series |
Housing width 92 mm
|
| Version |
Zinc plated, aligned covers
|
| Port connection |
Square flange (German version)
|
| Sealing material |
NBR, shaft seal in FKM
|
| Rear cover |
Standard (cast iron)
|
Popis
Hlavním úkolem zubových čerpadel s vnějším ozubením je přeměna mechanické energie (točivý moment a otáčky) na energii hydraulickou (objemový průtok a tlak). Kvůli snížení tepelných ztrát mají vnější zubové jednotky Rexroth velmi vysoké stupně účinnosti. Ty jsou realizovány štěrbinovým utěsněním závislým na tlaku a vysoce přesnou výrobní technikou.
Funkce
- Přívodní svorky: Připojovací příruby nebo závit k přišroubování
- Konstantně vysoká kvalita z důvodu velkosériové výroby
- Hnací hřídele podle ISO nebo SAE a řešení specifická pro konkrétní zákazníky
- Kluzné ložisko pro vysoká zatížení
- Vysoká životnost
Manual (5)
CAD (2)
OperatingInstructions (1)
General instruction manual for external gear units
(EN)
|
Přihlásit se
|
| Poz |
Název |
Číslo dílu |
| 3 |
ROTARY SHAFT LIP-TYPE SEAL
40X22X7-DL-FKM-75 |
1510283028
|
| 5 |
RETAINING RING
DIN472-40X1,75 |
2916660018
|
| 800 |
SEAL KIT
AZPN-XX-NBR |
1517010194
|
Načítám obrázek...
Připravuji výkres...
![Rozpad na náhradní díly]()
| Název |
Číslo dílu |
|
WP-LK55-20S-MS-W3-FK-KLT15 6100183447 &
|
1515702004 |
|
WP-LK55-30S-MS-W3-K 6100140098 250BAR
|
1545719006 |
|
WP-LK55-42L-MS-W3-K 6100058121 100BAR
|
1515702019 |
|
WP-LK55-35L-MS-W3-K 6100058110 100BAR
|
1515702005 |
