0510725048
AZPN-11-032RCB20MB

0510725048
  • Dostupnost: na dotaz
  • Váha: 5.84 KG
  • Číslo dílu: 0510725048
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 1.

0510725048
Množstevní sleva

Cena bude automaticky přepočítána, jakmile bude produkt přidán do košíku.

Fyzická velikost a hmotnost
Net weight 5836 g
Max. flow 89.6 l/min
Max.intermittent pressure 200 bar
Další vlastnosti
Nominal size 32 cm³/rev
Maximum rotational speed 2800 rpm
Drive shaft Conical 1:5
Direction of rotation clockwise rotation
Front cover Rectangular flange Ø 100 mm
Housing material Aluminum
Noise level Standard noise level

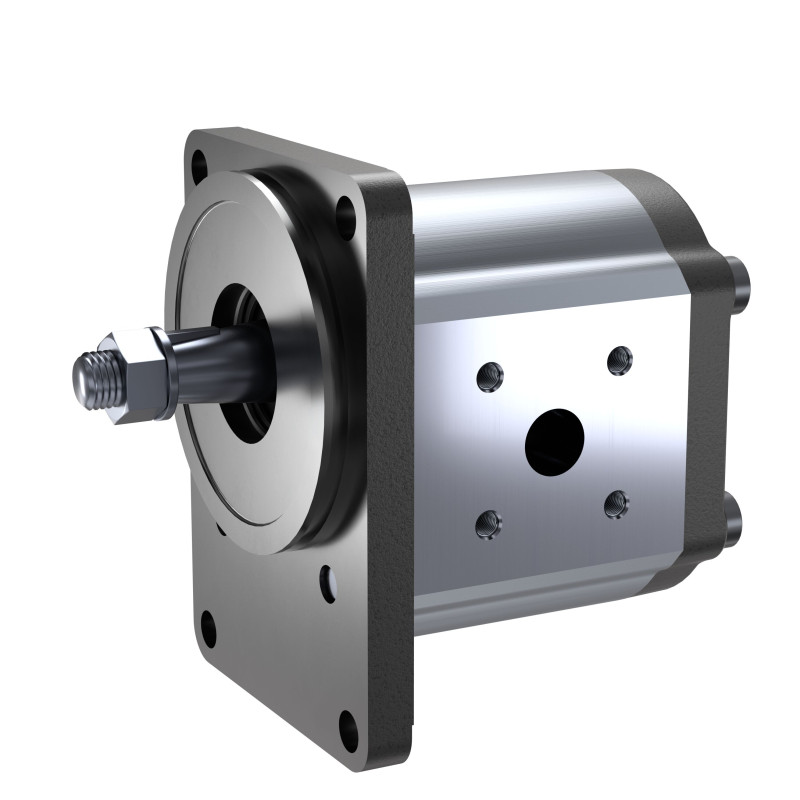

Product External gear unit
Function Pump
Model Model N (20 ... 36 cm³/rev)
Series Bearing diameter Ø 18mm
Version Phosphated, pinned
Port connection Rectangular flange for fitting ISO8434-1
Sealing material NBR
Rear cover Standard
Popis

Hlavním úkolem zubových čerpadel s vnějším ozubením je přeměna mechanické energie (točivý moment a otáčky) na energii hydraulickou (objemový průtok a tlak). Kvůli snížení tepelných ztrát mají vnější zubové jednotky Rexroth velmi vysoké stupně účinnosti. Ty jsou realizovány štěrbinovým utěsněním závislým na tlaku a vysoce přesnou výrobní technikou.

Funkce
  • Přívodní svorky: Připojovací příruby nebo závit k přišroubování
  • Konstantně vysoká kvalita z důvodu velkosériové výroby
  • Hnací hřídele podle ISO nebo SAE a řešení specifická pro konkrétní zákazníky
  • Kluzné ložisko pro vysoká zatížení
  • Vysoká životnost
CAD (1)
File 0510725048 (ALL)
InstallationDrawing (1)
PDF A510340001 (EN)
OperatingInstructions (1)
PDF General instruction manual for external gear units (EN)
Manual (4)
File 0510725048 (EN)
PDF High-Performance external gear pump AZPN (EN)
File bdf5834c-e38e-461c-a724-5b1755c73a15_original (EN)
PDF 0510725048 (ALL)
Poz Název Číslo dílu
3 ROTARY SHAFT LIP-TYPE SEAL
40X22X7-SL-NBR-77
 1510283023
5 RETAINING RING
DIN472-40X1,75
 2916660018
18 WOODRUFF KEY
DIN6888-4X6,5
 1510023003
20 SPRING LOCK WASHER
DIN128-A14-FST-N67F82332
 2916699167
800 SEAL KIT
AZPN-XX-NBR
 1517010194
Název Číslo dílu
WP-LK55-20S-MS-W3-FK-KLT15 6100183447 & 1515702004
WP-LK55-30S-MS-W3-K 6100140098 250BAR 1545719006
WP-LK55-42L-MS-W3-K 6100058121 100BAR 1515702019
WP-LK55-35L-MS-W3-K 6100058110 100BAR 1515702005
