Fyzická velikost a hmotnost
| Max.intermittent pressure |
250
bar |
| Net weight |
5.58
kg |
Další vlastnosti
| Direction of rotation |
Clockwise rotation
|
| Drive shaft |
Spline shaft SAE J744 22-4 (13T 16/32DP)
|
| Front cover |
SAE J744 101-2 (B) 2-bolt flange
|
| Function |
Pump
|
| Housing material |
Aluminum
|
| Maximum rotational speed |
3000
rpm |
| Model |
Model N (20 ... 36 cm³/rev)
|
| Noise level |
Standard noise level
|
| Nominal size |
25
cm³/rev |
| Non-standard version |
Deviations from catalogue standards, see drawing
|
| Port connection |
Split flange SAE, metric thread
|
| Product |

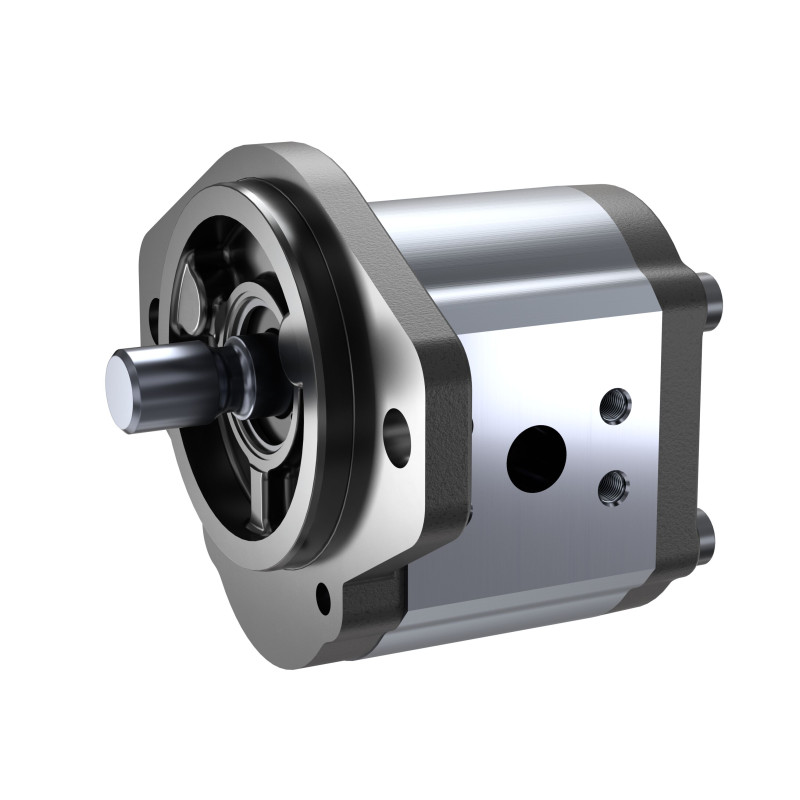

External Gear Unit
|
| Rear cover |
Standard
|
| Sealing material |
NBR, shaft seal in FKM
|
| Series |
Housing width 110 mm
|
| Version |
Phosphated, pinned
|
Popis
Hlavním úkolem zubových čerpadel s vnějším ozubením je přeměna mechanické energie (točivý moment a otáčky) na energii hydraulickou (objemový průtok a tlak). Kvůli snížení tepelných ztrát mají vnější zubové jednotky Rexroth velmi vysoké stupně účinnosti. Ty jsou realizovány štěrbinovým utěsněním závislým na tlaku a vysoce přesnou výrobní technikou.
Funkce
- Přívodní svorky: Připojovací příruby nebo závit k přišroubování
- Konstantně vysoká kvalita z důvodu velkosériové výroby
- Hnací hřídele podle ISO nebo SAE a řešení specifická pro konkrétní zákazníky
- Kluzné ložisko pro vysoká zatížení
- Vysoká životnost
