0510768044

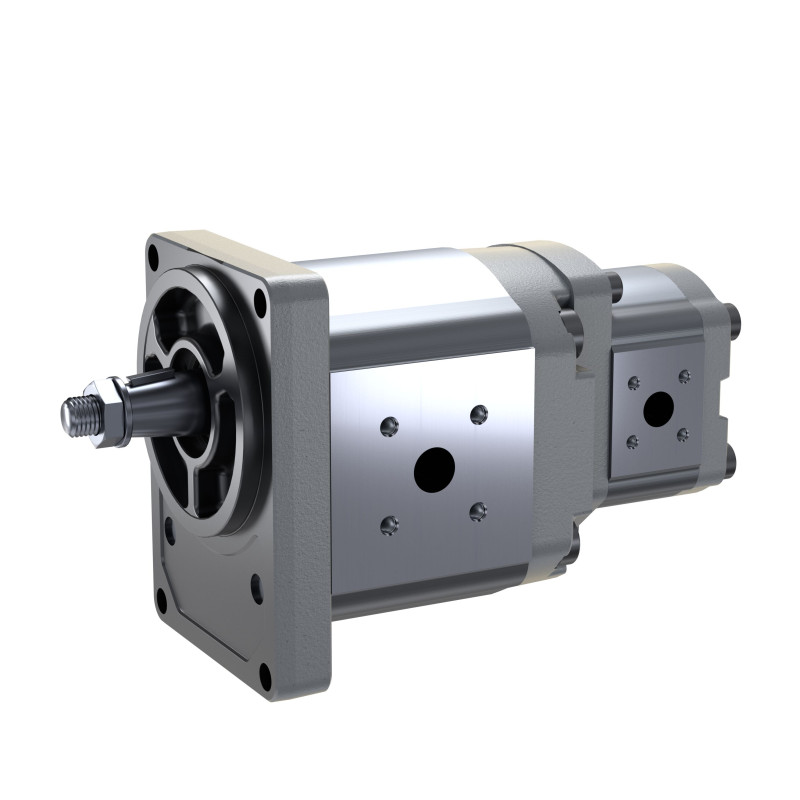

AZPGF-22-040/004RCB2020MB

0510768044
  • Dostupnost: na dotaz
  • Váha: 13.50 KG
  • Číslo dílu: 0510768044
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 1.

0510768044
Množstevní sleva

Cena bude automaticky přepočítána, jakmile bude produkt přidán do košíku.

Fyzická velikost a hmotnost
Net weight 13 kg
Max. flow 11.2 l/min
Max. flow PU2 11.2 l/min
Max. intermittent pressure pump unit 1 280 bar
Max. intermittent pressure pump unit 2 280 bar
Další vlastnosti
Nominal size 4 cm³/rev
Size pump unit 2 4 cm³/rev
Maximum rotational speed 2800 rpm
Drive shaft Conical 1:5
Direction of rotation clockwise rotation
Front cover Rectangular flange Ø 105 mm
Housing material Aluminum
Noise level Standard noise level
Product External gear unit
Function Pump
Model Model G (22.5 ... 56 cm³/rev)
Model pump unit 2 Model F (4 ... 28 cm³/rev)
Series Bearing diameter Ø 26mm
Version corrosion-resistant, pinned
Port connection Rectangular flange for fitting ISO8434-1
Port connection pump unit 2 Square flange DIN 3901/3902
Sealing material NBR
Rear cover Standard
Popis

Hlavním úkolem zubových čerpadel s vnějším ozubením je přeměna mechanické energie (točivý moment a otáčky) na energii hydraulickou (objemový průtok a tlak). Kvůli snížení tepelných ztrát mají vnější zubové jednotky Rexroth velmi vysoké stupně účinnosti. Ty jsou realizovány štěrbinovým utěsněním závislým na tlaku a vysoce přesnou výrobní technikou.

Funkce
  • Přívodní svorky: Připojovací příruby nebo závit k přišroubování
  • Konstantně vysoká kvalita z důvodu velkosériové výroby
  • Hnací hřídele podle ISO nebo SAE a řešení specifická pro konkrétní zákazníky
  • Kluzné ložisko pro vysoká zatížení
  • Vysoká životnost
InstallationDrawing (1)
PDF A510G44019 (EN)
OperatingInstructions (1)
PDF General instruction manual for external gear units (EN)
Manual (4)
PDF 33e9e1a3-40e4-4412-a677-ed52ed9145de_original (ALL)
PDF External gear pump High Performance AZPF (EN)
PDF External gear pump High Performance AZPG (EN)
File f0dbe82f-9c3f-4445-b834-b547a72910c8_original (ALL)
Poz Název Číslo dílu
1 HYDRAULIC GEAR PUMP
AZPG-22-040RCB20MM
 1519222487
2 HYDRAULIC GEAR PUMP
AZPF-12-004RNY20MB
 1519222494
12/1 CARRIER
AZPGF
 1513218001
12/2 O-RING
N31BNR5-45X2,5-NBR70
 1900210145
Název Číslo dílu
WP-LK55-20S-MS-W3-FK-KLT15 6100183447 & 1515702004
GP-LK40-22L-MS-W3-K 6100058108 100BAR 1515702069
WP-LK35-16S-MS-W3-K 1710001541 315BAR 1515702002
GP-LK40-18L-MS-W3-K 1710001537 100BAR 1515702068
GP-LK40-15L-MS-W3-K 1710001536 100BAR 1515702067
GP-LK40-28L-MS-W3-K 1710001538 100BAR 1515702008
WP-LK55-42L-MS-W3-K 6100058121 100BAR 1515702019
WP-LK40-35L-MS-W3-K 1710001545 100BAR 1515702018
WP-LK55-35L-MS-W3-K 6100058110 100BAR 1515702005
WP-LK40-15L-MS-W3-K 6100058105 100BAR 1515702073
WP-LK40-28L-MS-W3-FK-KLT25 6100148674 & 1515702010
WP-LK40-22L-MS-W3-K 1710001543 100BAR 1515702075
WP-LK40-18L-MS-W3-K 6100058103 100BAR 1515702074
WP-LK55-30S-MS-W3-K 6100140098 250BAR 1545719006
