Fyzická velikost a hmotnost
| Max.intermittent pressure |
280
bar |
| Net weight |
10
kg |
Další vlastnosti
| Direction of rotation |
Clockwise rotation
|
| Drive shaft |
Conical 1:5
|
| Front cover |
Square flange Dia. 105 mm
|
| Function |
Pump
|
| Housing material |
Aluminum
|
| Maximum rotational speed |
2600
rpm |
| Model |
Model G (22.5 ... 56 cm³/rev)
|
| Noise level |
Standard noise level
|
| Nominal size |
45
cm³/rev |
| Port connection |
Rectangular flange to fitting ISO 8434-4
|
| Product |

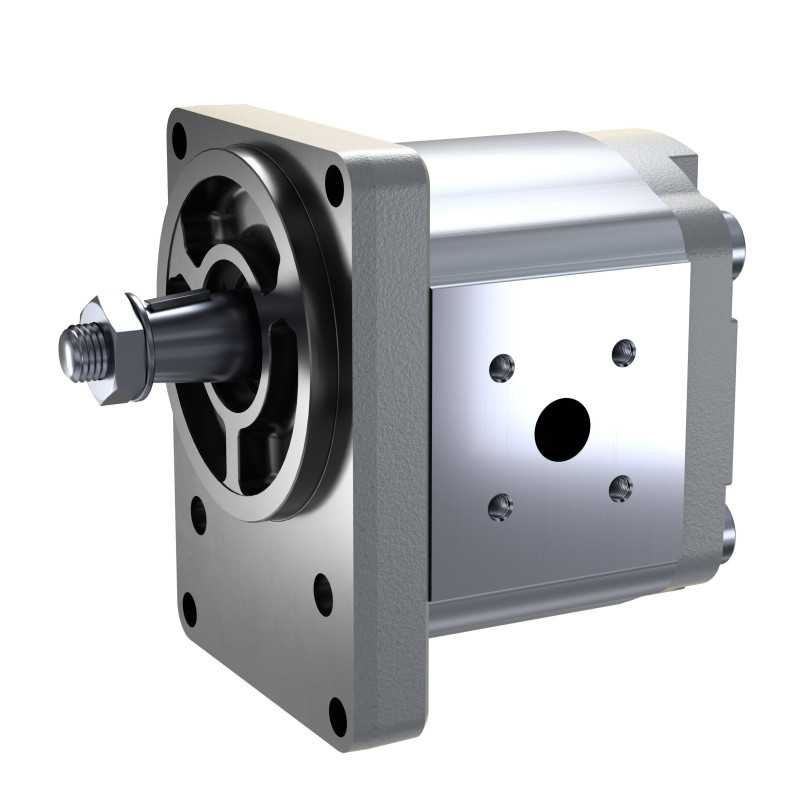

External Gear Unit
|
| Rear cover |
Standard
|
| Sealing material |
NBR
|
| Series |
Bearing diameter 26 mm, Housing in EN-JS1030/EN-GJS-400-19
|
| Version |
Corrosion resistant, pinned
|
Popis
Hlavním úkolem zubových čerpadel s vnějším ozubením je přeměna mechanické energie (točivý moment a otáčky) na energii hydraulickou (objemový průtok a tlak). Kvůli snížení tepelných ztrát mají vnější zubové jednotky Rexroth velmi vysoké stupně účinnosti. Ty jsou realizovány štěrbinovým utěsněním závislým na tlaku a vysoce přesnou výrobní technikou.
Funkce
- Přívodní svorky: Připojovací příruby nebo závit k přišroubování
- Konstantně vysoká kvalita z důvodu velkosériové výroby
- Hnací hřídele podle ISO nebo SAE a řešení specifická pro konkrétní zákazníky
- Kluzné ložisko pro vysoká zatížení
- Vysoká životnost
CAD (1)
DataSheet (1)
OperatingInstructions (1)
General instruction manual for external gear units
(EN)
|
Přihlásit se
|
TechnicalInformation (1)
| Poz |
Název |
Číslo dílu |
| 3 |
ROTARY SHAFT LIP-TYPE SEAL
42X26X7-SL-NBR-77 |
1510283072
|
| 800 |
SEAL KIT
AZPG-2X-NBR |
1517010231
|
| 5 |
RETAINING RING
DIN472-42X1,75 |
2916660019
|
Načítám obrázek...
Připravuji výkres...
![Rozpad na náhradní díly]()
| Název |
Číslo dílu |
|
WP-LK55-20S-MS-W3-FK-KLT15 6100183447 &
|
1515702004 |
|
WP-LK55-35L-MS-W3-K 6100058110 100BAR
|
1515702005 |
|
WP-LK55-42L-MS-W3-K 6100058121 100BAR
|
1515702019 |
|
WP-LK55-30S-MS-W3-K 6100140098 250BAR
|
1545719006 |
