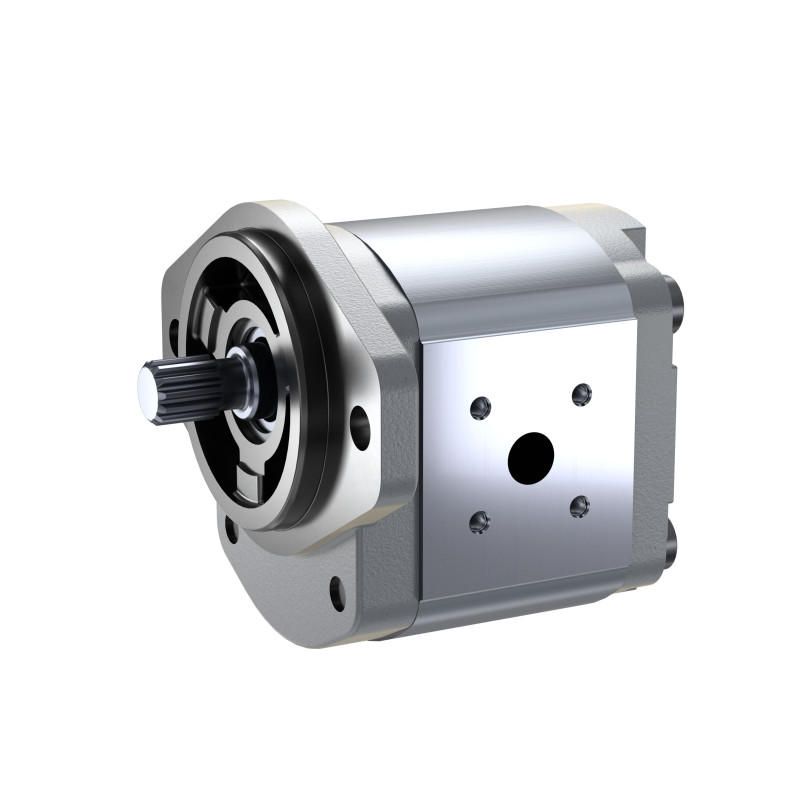

0510725194
AZPG-22-040RDC20KB

0510725194
  • Dostupnost: na dotaz
  • Váha: 10.10 KG
  • Číslo dílu: 0510725194
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 1.

0510725194
Množstevní sleva

Cena bude automaticky přepočítána, jakmile bude produkt přidán do košíku.

Fyzická velikost a hmotnost
Net weight 10.1 kg
Max. flow 112 l/min
Max.intermittent pressure 280 bar
Další vlastnosti
Nominal size 40 cm³/rev
Maximum rotational speed 2800 rpm
Drive shaft Spline shaft SAE J744 22-4 (13T 16/32DP)
Direction of rotation Clockwise rotation
Front cover SAE J744 101-2 (B) 2-bolt flange
Housing material Aluminum
Noise level Standard noise level
Product External Gear Unit
Function Pump
Model Model G (22.5 ... 56 cm³/rev)
Series Bearing diameter 26 mm, Housing in EN-JS1030/EN-GJS-400-17
Version Corrosion resistant, pinned
Port connection Rectangular flange to fitting ISO 8434-2
Sealing material NBR, shaft seal in FKM
Rear cover Standard
Popis

Hlavním úkolem zubových čerpadel s vnějším ozubením je přeměna mechanické energie (točivý moment a otáčky) na energii hydraulickou (objemový průtok a tlak). Kvůli snížení tepelných ztrát mají vnější zubové jednotky Rexroth velmi vysoké stupně účinnosti. Ty jsou realizovány štěrbinovým utěsněním závislým na tlaku a vysoce přesnou výrobní technikou.

Funkce
  • Přívodní svorky: Připojovací příruby nebo závit k přišroubování
  • Konstantně vysoká kvalita z důvodu velkosériové výroby
  • Hnací hřídele podle ISO nebo SAE a řešení specifická pro konkrétní zákazníky
  • Kluzné ložisko pro vysoká zatížení
  • Vysoká životnost
CAD (1)
File 0510725194_201330501.stp (ALL)
InstallationDrawing (1)
PDF RA50728304 (EN)
TechnicalInformation (1)
PDF RA50728304_0510725194_20201217.pdf (EN)
OperatingInstructions (1)
PDF General instruction manual for external gear units (EN)
Manual (3)
PDF 0510725194 (EN)
PDF External gear pump High Performance AZPF (EN)
File 4a12cbe5-6eb9-48cc-9883-da5d144c0ed1_original (ALL)
Poz Název Číslo dílu
3 ROTARY SHAFT LIP-TYPE SEAL
42X26X7-SL-FKM-77
 1510283069
5 RETAINING RING
DIN472-42X1,75
 2916660019
800 SEAL KIT
AZPG-2X-NBR
 1517010231
Název Číslo dílu
WP-LK55-20S-MS-W3-FK-KLT15 6100183447 & 1515702004
WP-LK55-30S-MS-W3-K 6100140098 250BAR 1545719006
WP-LK55-42L-MS-W3-K 6100058121 100BAR 1515702019
WP-LK55-35L-MS-W3-K 6100058110 100BAR 1515702005
