0510665424
AZPFFF-11-016/014/008LCP2020XXMX006XX-S&

0510665424
  • Dostupnost: na dotaz
  • Váha: 6.32 KG
  • Číslo dílu: 0510665424
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 1.

0510665424
Množstevní sleva

Cena bude automaticky přepočítána, jakmile bude produkt přidán do košíku.

Fyzická velikost a hmotnost
Net weight 6 kg
Max. flow 40 l/min
Max. flow PU2 35 l/min
Max. flow PU3 20 l/min
Max. intermittent pressure pump unit 1 210 bar
Max. intermittent pressure pump unit 2 210 bar
Max. intermittent pressure pump unit 3 6 bar
Další vlastnosti
Nominal size 16 cm³/rev
Size pump unit 2 14 cm³/rev
Size pump unit 3 8 cm³/rev
Maximum rotational speed 2500 rpm
Drive shaft Conical 1:5
Direction of rotation Counter clockwise rotation
Front cover 2-bolt mounting Dia. 50 mm (K H D)
Housing material Aluminum
Noise level Standard noise level
Customer part number 510665424

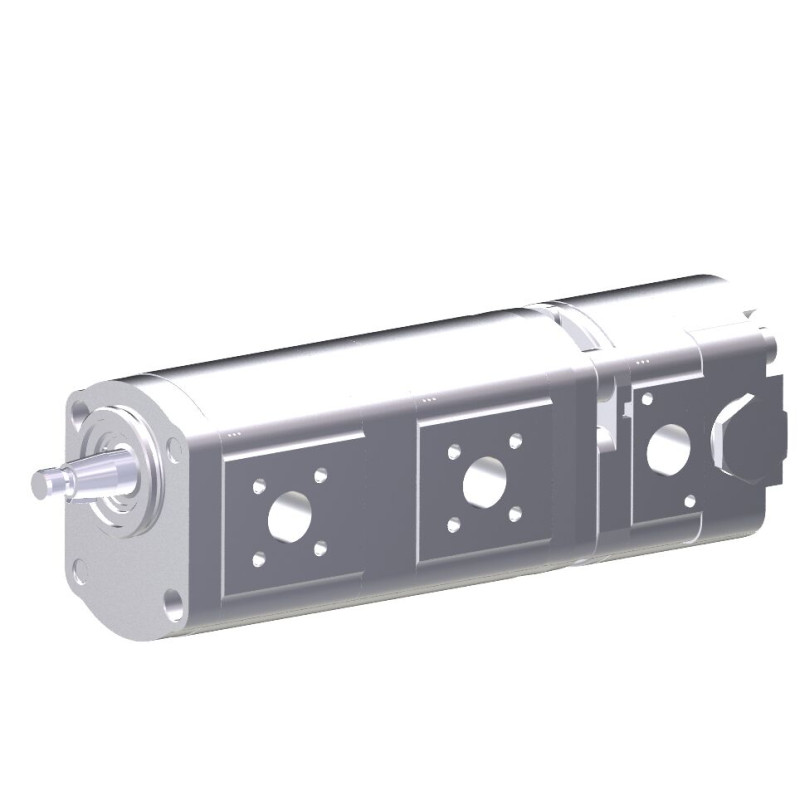

Product External Gear Unit
Function Pump
Model 4 ... 28 cm³/rev
Model pump unit 2 4 ... 28 cm³/rev
Model pump unit 3 4 ... 28 cm³/rev
Series D 18
Version phosphatized, pinned
Port connection non standard version
Port connection pump unit 2 Square flange to fitting ISO 8434-1
Port connection pump unit 3 Non-standard version
Sealing material NBR
Rear cover Non-standard version
Valve settings 6
Non-standard version Deviations from catalogue standards, see drawing
Popis

Hlavním úkolem zubových čerpadel s vnějším ozubením je přeměna mechanické energie (točivý moment a otáčky) na energii hydraulickou (objemový průtok a tlak). Kvůli snížení tepelných ztrát mají vnější zubové jednotky Rexroth velmi vysoké stupně účinnosti. Ty jsou realizovány štěrbinovým utěsněním závislým na tlaku a vysoce přesnou výrobní technikou.

Funkce
  • Přívodní svorky: Připojovací příruby nebo závit k přišroubování
  • Konstantně vysoká kvalita z důvodu velkosériové výroby
  • Hnací hřídele podle ISO nebo SAE a řešení specifická pro konkrétní zákazníky
  • Kluzné ložisko pro vysoká zatížení
  • Vysoká životnost
TechnicalInformation (1)
PDF A510234754_0510665424_20210818.pdf (EN)
CAD (1)
File 0510665424_175630604.stp (ALL)
OperatingInstructions (1)
PDF General instruction manual for external gear units (EN)
Manual (1)
PDF External gear pump High Performance AZPF (EN)
Poz Název Číslo dílu
1 HYDRAULIC GEAR PUMP
AZPF-11-016LCP20MC
 1518222423
2 HYDRAULIC GEAR PUMP
AZPF-12-014LND20MM
 1518222424
3 HYDRAULIC GEAR PUMP
AZPF-12-008LNTXXMD006XX-S0192
 1518222425
5 TORX FILLISTER SCREW
M10X265-10.9-N67F82742
 1513450522
12/1 CARRIER
C-AZPFF-STANDARD/AZPNF
 1510240011
12/2 SEAL RING
FORMDICHTUNG-NBR-91
 1510206040
13/1 CARRIER
C-AZPFF-STANDARD/AZPNF
 1510240011
13/2 O-RING
N31BNR5-45X2,5-NBR70
 1900210145
100/5 WOODRUFF KEY
DIN6888-3X5-KOERNER
 1510023001
Název Číslo dílu
GP-LK40-22L-MS-W3-K 6100058108 100BAR 1515702069
WP-LK35-16S-MS-W3-K 1710001541 315BAR 1515702002
GP-LK40-18L-MS-W3-K 1710001537 100BAR 1515702068
GP-LK40-15L-MS-W3-K 1710001536 100BAR 1515702067
GP-LK40-28L-MS-W3-K 1710001538 100BAR 1515702008
WP-LK40-35L-MS-W3-K 1710001545 100BAR 1515702018
WP-LK40-15L-MS-W3-K 6100058105 100BAR 1515702073
WP-LK40-28L-MS-W3-FK-KLT25 6100148674 & 1515702010
WP-LK40-22L-MS-W3-K 1710001543 100BAR 1515702075
WP-LK40-18L-MS-W3-K 6100058103 100BAR 1515702074
