0510665330

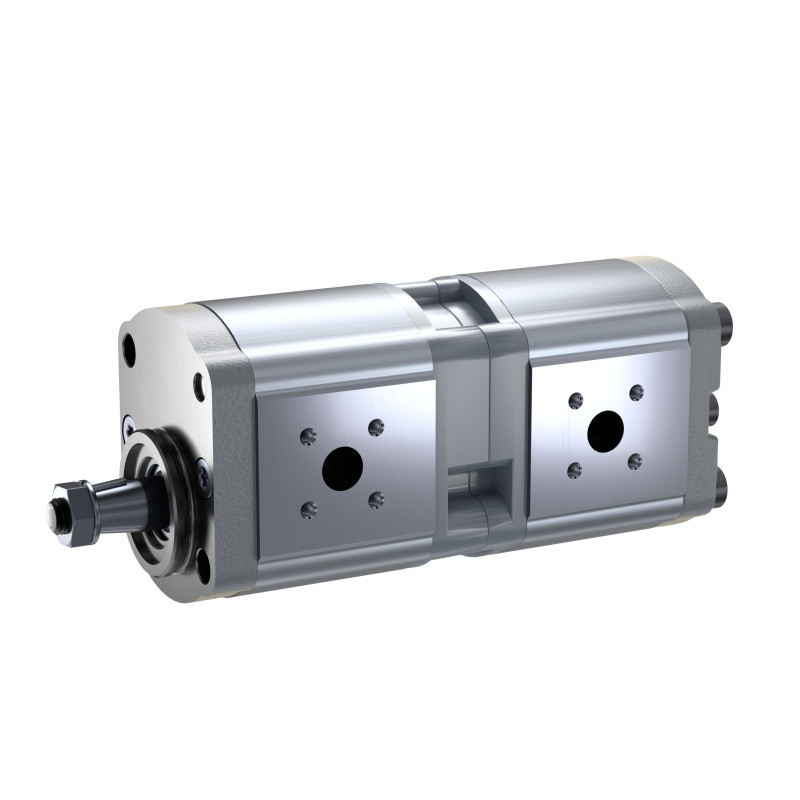

AZPFF-12-016/016LCP2020KB-S0007

0510665330
  • Dostupnost: na dotaz
  • Váha: 5.74 KG
  • Číslo dílu: 0510665330
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 1.

0510665330
Množstevní sleva

Cena bude automaticky přepočítána, jakmile bude produkt přidán do košíku.

Fyzická velikost a hmotnost
Net weight 6.4 kg
Max. flow 48 l/min
Max. flow PU2 48 l/min
Max. intermittent pressure pump unit 1 230 bar
Max. intermittent pressure pump unit 2 280 bar
Další vlastnosti
Nominal size 16 cm³/rev
Size pump unit 2 16 cm³/rev
Maximum rotational speed 3000 rpm
Drive shaft Conical 1:5
Direction of rotation anti clockwise rotation
Front cover 2-hole mounting Ø 50 mm (K H D)
Housing material Aluminum
Noise level Standard noise level
Product External gear unit
Function Pump
Model Model F (4 ... 28 cm³/rev)
Model pump unit 2 Model F (4 ... 28 cm³/rev)
Series Bearing diameter Ø 18mm
Version corrosion-resistant, pinned
Port connection Square flange DIN 3901/3902
Port connection pump unit 2 Square flange DIN 3901/3902
Sealing material NBR, WDR in FKM
Rear cover Flow control valve residual flow, int.
Non-standard version Deviations from catalogue standards, see drawing
Popis

Hlavním úkolem zubových čerpadel s vnějším ozubením je přeměna mechanické energie (točivý moment a otáčky) na energii hydraulickou (objemový průtok a tlak). Kvůli snížení tepelných ztrát mají vnější zubové jednotky Rexroth velmi vysoké stupně účinnosti. Ty jsou realizovány štěrbinovým utěsněním závislým na tlaku a vysoce přesnou výrobní technikou.

Funkce
  • Přívodní svorky: Připojovací příruby nebo závit k přišroubování
  • Konstantně vysoká kvalita z důvodu velkosériové výroby
  • Hnací hřídele podle ISO nebo SAE a řešení specifická pro konkrétní zákazníky
  • Kluzné ložisko pro vysoká zatížení
  • Vysoká životnost
CAD (1)
File LEFT(G65,10) (ALL)
OperatingInstructions (1)
PDF General instruction manual for external gear units (EN)
Manual (3)
PDF 0510665330 (EN)
PDF External gear pump High Performance AZPF (EN)
File LEFT(G65,10) (ALL)
Poz Název Číslo dílu
1 HYDRAULIC GEAR PUMP
AZPF-12-016LCP20MM-S0007
 1517222752
2 HYDRAULIC GEAR PUMP
AZPF-12-016LNT20MB
 1517222382
12/1 CARRIER
C-AZPFF-STANDARD/AZPNF
 1510240011
12/2 O-RING
N31BNR5-45X2,5-NBR70
 1900210145
100/5 WOODRUFF KEY
DIN6888-3X5-KOERNER
 1510023001
Název Číslo dílu
GP-LK40-22L-MS-W3-K 6100058108 100BAR 1515702069
WP-LK35-16S-MS-W3-K 1710001541 315BAR 1515702002
GP-LK40-18L-MS-W3-K 1710001537 100BAR 1515702068
GP-LK40-15L-MS-W3-K 1710001536 100BAR 1515702067
GP-LK40-28L-MS-W3-K 1710001538 100BAR 1515702008
WP-LK40-35L-MS-W3-K 1710001545 100BAR 1515702018
WP-LK40-15L-MS-W3-K 6100058105 100BAR 1515702073
WP-LK40-28L-MS-W3-FK-KLT25 6100148674 & 1515702010
WP-LK40-22L-MS-W3-K 1710001543 100BAR 1515702075
WP-LK40-18L-MS-W3-K 6100058103 100BAR 1515702074
