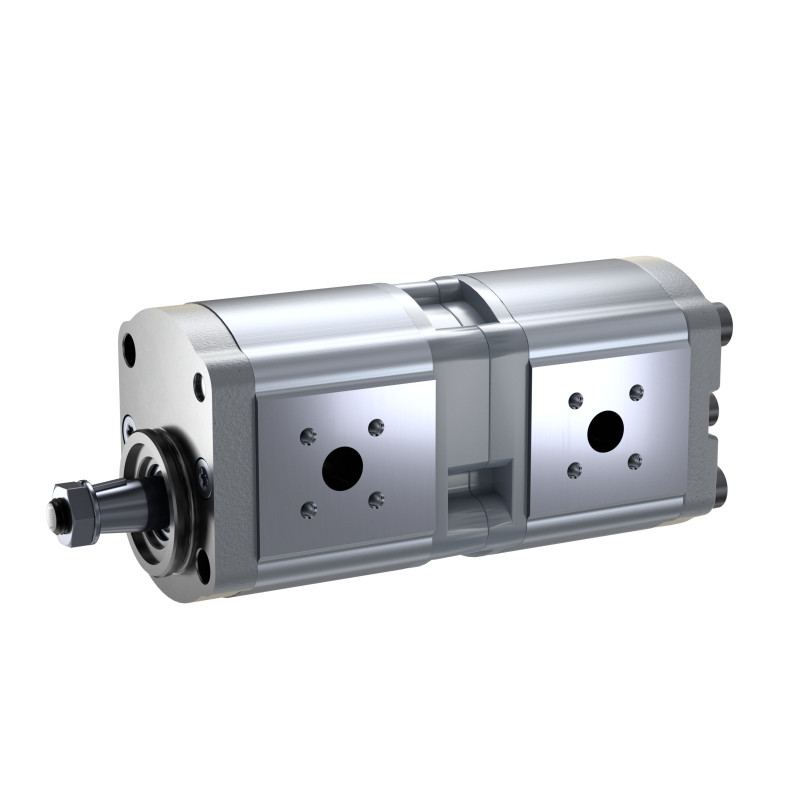

0510665381
AZPFF-12-016/014LCP2020KB-S0007

0510665381
  • Dostupnost: na dotaz
  • Váha: 5.08 KG
  • Číslo dílu: 0510665381
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 1.

0510665381
Množstevní sleva

Cena bude automaticky přepočítána, jakmile bude produkt přidán do košíku.

Fyzická velikost a hmotnost
Net weight 5.7 kg
Max. flow 48 l/min
Max. flow PU2 42 l/min
Max. intermittent pressure pump unit 1 280 bar
Max. intermittent pressure pump unit 2 280 bar
Další vlastnosti
Nominal size 16 cm³/rev
Size pump unit 2 14 cm³/rev
Maximum rotational speed 3000 rpm
Drive shaft Conical 1:5
Direction of rotation anti clockwise rotation
Front cover 2-hole mounting Ø 50 mm (K H D)
Housing material Aluminum
Noise level Standard noise level
Customer part number 510665381
Product External gear unit
Function Pump
Model Model F (4 ... 28 cm³/rev)
Model pump unit 2 Model F (4 ... 28 cm³/rev)
Series Bearing diameter Ø 18mm
Version corrosion-resistant, pinned
Port connection Square flange DIN 3901/3902
Port connection pump unit 2 Square flange DIN 3901/3902
Sealing material NBR, WDR in FKM
Rear cover Flow control valve residual flow, int.
Non-standard version Deviations from catalogue standards, see drawing
Popis

Hlavním úkolem zubových čerpadel s vnějším ozubením je přeměna mechanické energie (točivý moment a otáčky) na energii hydraulickou (objemový průtok a tlak). Kvůli snížení tepelných ztrát mají vnější zubové jednotky Rexroth velmi vysoké stupně účinnosti. Ty jsou realizovány štěrbinovým utěsněním závislým na tlaku a vysoce přesnou výrobní technikou.

Funkce
  • Přívodní svorky: Připojovací příruby nebo závit k přišroubování
  • Konstantně vysoká kvalita z důvodu velkosériové výroby
  • Hnací hřídele podle ISO nebo SAE a řešení specifická pro konkrétní zákazníky
  • Kluzné ložisko pro vysoká zatížení
  • Vysoká životnost
CAD (1)
File 0510665381_180047643.stp (ALL)
TechnicalInformation (1)
PDF RA51613814_0510565387_20210819.pdf (EN)
OperatingInstructions (1)
PDF General instruction manual for external gear units (EN)
Manual (2)
PDF 0510665381 (EN)
PDF External gear pump High Performance AZPF (EN)
Poz Název Číslo dílu
1 HYDRAULIC GEAR PUMP
AZPF-12-016LCP20MM-S0007
 1517222752
2 HYDRAULIC GEAR PUMP
AZPF-12-014LNT20MB
 1517222524
2/1 HYDRAULIC GEAR PUMP
AZPF-12-014LNT20MB
 1517222675
5 TORX FILLISTER SCREW
M10X190-10.9-N67F82742
 1513450634
12/1 CARRIER
C-AZPFF-BIS11CCM/AZPNF
 1510240009
12/2 O-RING
N31BNR5-45X2,5-NBR70
 1900210145
100/5 WOODRUFF KEY
DIN6888-3X5-KOERNER
 1510023001
Název Číslo dílu
GP-LK40-22L-MS-W3-K 6100058108 100BAR 1515702069
WP-LK35-16S-MS-W3-K 1710001541 315BAR 1515702002
GP-LK40-18L-MS-W3-K 1710001537 100BAR 1515702068
GP-LK40-15L-MS-W3-K 1710001536 100BAR 1515702067
GP-LK40-28L-MS-W3-K 1710001538 100BAR 1515702008
WP-LK40-35L-MS-W3-K 1710001545 100BAR 1515702018
WP-LK40-15L-MS-W3-K 6100058105 100BAR 1515702073
WP-LK40-28L-MS-W3-FK-KLT25 6100148674 & 1515702010
WP-LK40-22L-MS-W3-K 1710001543 100BAR 1515702075
WP-LK40-18L-MS-W3-K 6100058103 100BAR 1515702074
