0510665328
AZPFF-12-016/008LCP2020KB-S0007

0510665328
  • Dostupnost: na dotaz
  • Váha: 4.82 KG
  • Číslo dílu: 0510665328
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 1.

0510665328
Množstevní sleva

Cena bude automaticky přepočítána, jakmile bude produkt přidán do košíku.

Fyzická velikost a hmotnost
Max. flow PU2 24 l/min
Max. intermittent pressure pump unit 1 280 bar
Max. intermittent pressure pump unit 2 280 bar
Net weight 4816 g
Další vlastnosti
Direction of rotation anti clockwise rotation
Drive shaft Conical 1:5
Front cover 2-hole mounting Ø 50 mm (K H D)
Function Pump
Housing material Aluminum
Maximum rotational speed 3000 rpm
Model Model F (4 ... 28 cm³/rev)
Model pump unit 2 Model F (4 ... 28 cm³/rev)
Noise level Standard noise level
Nominal size 16 cm³/rev
Non-standard version Deviations from catalogue standards, see drawing
Port connection Square flange DIN 3901/3902
Port connection pump unit 2 Square flange DIN 3901/3902

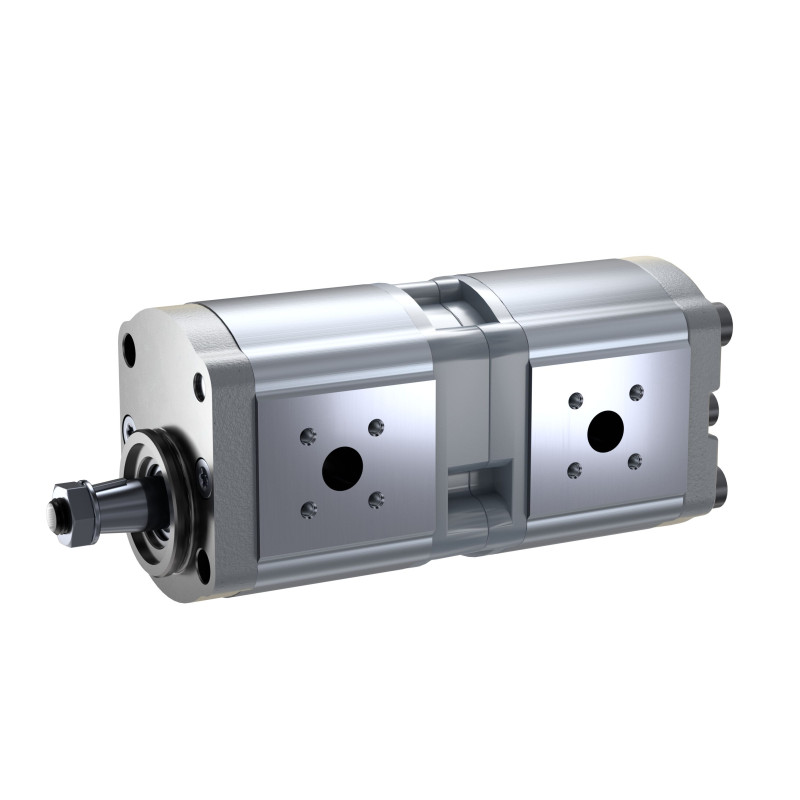

Product External gear unit
Rear cover Flow control valve residual flow, int.
Sealing material NBR, WDR in FKM
Series Bearing diameter Ø 18mm
Size pump unit 2 8 cm³/rev
Version corrosion-resistant, pinned
Popis

Hlavním úkolem zubových čerpadel s vnějším ozubením je přeměna mechanické energie (točivý moment a otáčky) na energii hydraulickou (objemový průtok a tlak). Kvůli snížení tepelných ztrát mají vnější zubové jednotky Rexroth velmi vysoké stupně účinnosti. Ty jsou realizovány štěrbinovým utěsněním závislým na tlaku a vysoce přesnou výrobní technikou.

Funkce
  • Přívodní svorky: Připojovací příruby nebo závit k přišroubování
  • Konstantně vysoká kvalita z důvodu velkosériové výroby
  • Hnací hřídele podle ISO nebo SAE a řešení specifická pro konkrétní zákazníky
  • Kluzné ložisko pro vysoká zatížení
  • Vysoká životnost
CAD (1)
File 0510665328_182114143.stp (ALL)
DataSheet (1)
PDF External gear pump High Performance AZPF (EN)
OperatingInstructions (1)
PDF General instruction manual for external gear units (EN)
TechnicalInformation (1)
PDF RA51613814_0510565387_20210819.pdf (EN)
Poz Název Číslo dílu
100/5 WOODRUFF KEY
DIN6888-3X5-KOERNER
 1510023001
12/1 CARRIER
C-AZPFF-BIS11CCM/AZPNF
 1510240009
5 TORX FILLISTER SCREW
M10X180-10.9-N67F82742
 1513450583
2 HYDRAULIC GEAR PUMP
AZPF-12-008LNT20MB
 1517222378
1 HYDRAULIC GEAR PUMP
AZPF-12-016LCP20MM-S0007
 1517222752
12/2 O-RING
N31BNR5-45X2,5-NBR70
 1900210145
Název Číslo dílu
WP-LK35-16S-MS-W3-K 1710001541 315BAR 1515702002
GP-LK40-28L-MS-W3-K 1710001538 100BAR 1515702008
WP-LK40-28L-MS-W3-FK-KLT25 6100148674 & 1515702010
WP-LK40-35L-MS-W3-K 1710001545 100BAR 1515702018
GP-LK40-15L-MS-W3-K 1710001536 100BAR 1515702067
GP-LK40-18L-MS-W3-K 1710001537 100BAR 1515702068
GP-LK40-22L-MS-W3-K 6100058108 100BAR 1515702069
WP-LK40-15L-MS-W3-K 6100058105 100BAR 1515702073
WP-LK40-18L-MS-W3-K 6100058103 100BAR 1515702074
WP-LK40-22L-MS-W3-K 1710001543 100BAR 1515702075
