0510565389

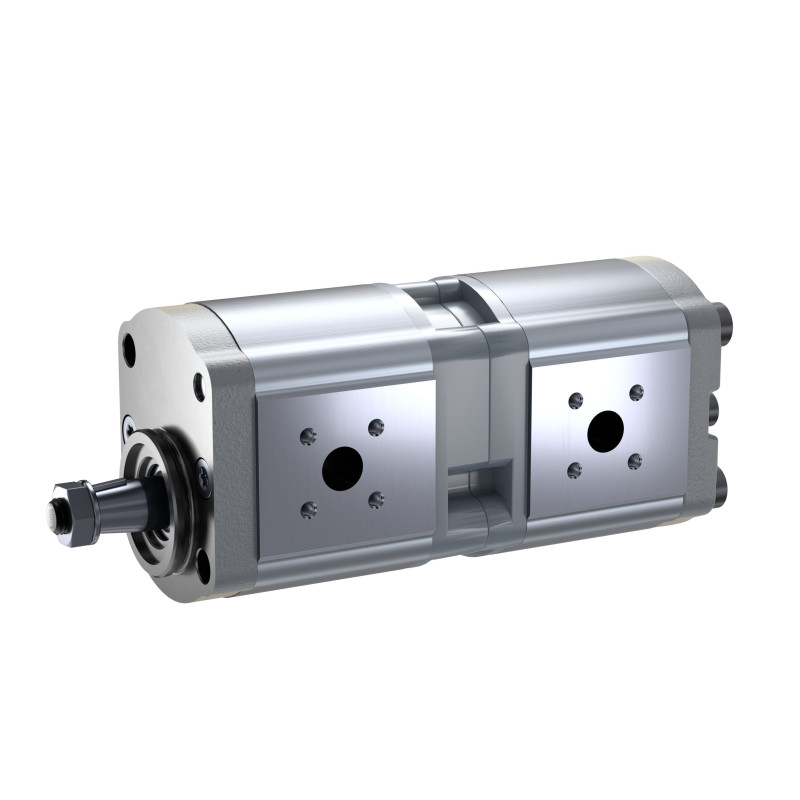

AZPFF-12-011/008LCP2020KB-S0007

0510565389
  • Dostupnost: na dotaz
  • Váha: 4.61 KG
  • Číslo dílu: 0510565389
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 1.

0510565389
Množstevní sleva

Cena bude automaticky přepočítána, jakmile bude produkt přidán do košíku.

Fyzická velikost a hmotnost
Max. flow PU2 28 l/min
Max. intermittent pressure pump unit 1 280 bar
Max. intermittent pressure pump unit 2 280 bar
Net weight 4606 g
Další vlastnosti
Direction of rotation Counter-clockwise rotation
Drive shaft Conical 1:5 Dia. 20 mm
Front cover 2-hole mounting Ø 50 mm (K H D)
Function Pump
Housing material Aluminum
Maximum rotational speed 3500 rpm
Model 4 ... 28 cm³/rev
Model pump unit 2 4 .... 28 cm³/rev
Noise level Standard noise level
Nominal size 11 cm³/rev
Non-standard version Deviations from catalogue standards, see drawing
Port connection Square flange
Port connection pump unit 2 Square flange
Product External gear unit
Rear cover Standard (cast iron)
Sealing material NBR, shaft seal in FKM
Series Shaft Ø 18 mm
Size pump unit 2 8 cm³/rev
Version Al/chromated, pinned
Popis

Hlavním úkolem zubových čerpadel s vnějším ozubením je přeměna mechanické energie (točivý moment a otáčky) na energii hydraulickou (objemový průtok a tlak). Kvůli snížení tepelných ztrát mají vnější zubové jednotky Rexroth velmi vysoké stupně účinnosti. Ty jsou realizovány štěrbinovým utěsněním závislým na tlaku a vysoce přesnou výrobní technikou.

Funkce
  • Přívodní svorky: Připojovací příruby nebo závit k přišroubování
  • Konstantně vysoká kvalita z důvodu velkosériové výroby
  • Hnací hřídele podle ISO nebo SAE a řešení specifická pro konkrétní zákazníky
  • Kluzné ložisko pro vysoká zatížení
  • Vysoká životnost
CAD (1)
File 0510565389.stp (ALL)
DataSheet (1)
PDF External gear pump High Performance AZPF (EN)
OperatingInstructions (1)
PDF General instruction manual for external gear units (EN)
TechnicalInformation (1)
PDF RA51613814_0510565387_20210819.pdf (EN)
Poz Název Číslo dílu
100/5 WOODRUFF KEY
DIN6888-3X5-KOERNER
 1510023001
12/1 CARRIER
C-AZPFF-BIS11CCM/AZPNF
 1510240009
5 TORX FILLISTER SCREW
M10X172-10.9-N67F82742
 1513450640
2 HYDRAULIC GEAR PUMP
AZPF-12-008LNT20MB
 1517222378
1 HYDRAULIC GEAR PUMP
AZPF-12-011LCP20KM-S0007
 1517222839
12/2 O-RING
N31BNR5-45X2,5-NBR70
 1900210145
Název Číslo dílu
WP-LK35-16S-MS-W3-K 1710001541 315BAR 1515702002
GP-LK40-28L-MS-W3-K 1710001538 100BAR 1515702008
WP-LK40-28L-MS-W3-FK-KLT25 6100148674 & 1515702010
WP-LK40-35L-MS-W3-K 1710001545 100BAR 1515702018
GP-LK40-15L-MS-W3-K 1710001536 100BAR 1515702067
GP-LK40-18L-MS-W3-K 1710001537 100BAR 1515702068
GP-LK40-22L-MS-W3-K 6100058108 100BAR 1515702069
WP-LK40-15L-MS-W3-K 6100058105 100BAR 1515702073
WP-LK40-18L-MS-W3-K 6100058103 100BAR 1515702074
WP-LK40-22L-MS-W3-K 1710001543 100BAR 1515702075
