0510665417

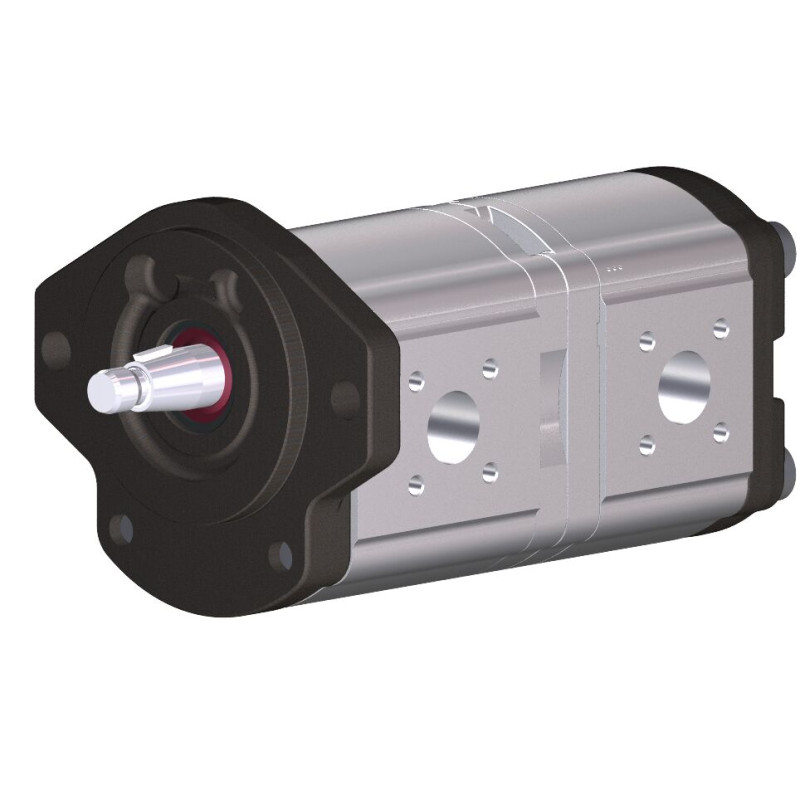

AZPFF-11-019/011LCX2020KB-S0212

0510665417
  • Dostupnost: na dotaz
  • Váha: 5.58 KG
  • Číslo dílu: 0510665417
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 1.

0510665417
Množstevní sleva

Cena bude automaticky přepočítána, jakmile bude produkt přidán do košíku.

Fyzická velikost a hmotnost
Net weight 5576 g
Max. flow 57 l/min
Max. flow PU2 33 l/min
Max. intermittent pressure pump unit 1 215 bar
Max. intermittent pressure pump unit 2 185 bar
Další vlastnosti
Nominal size 19 cm³/rev
Size pump unit 2 11 cm³/rev
Maximum rotational speed 3000 rpm
Drive shaft Conical 1:5
Direction of rotation Counter clockwise rotation
Front cover Non-standard version
Housing material Aluminum
Noise level Standard noise level
Customer part number 510665417
Product External Gear Units
Function Pump
Model 4 ... 28 cm³/rev
Model pump unit 2 4 ... 28 cm³/rev
Series D 18
Version phosphatized, pinned
Port connection Square flange to fitting ISO 8434-1
Port connection pump unit 2 Square flange to fitting ISO 8434-1
Sealing material NBR, shaft seal in FKM
Rear cover Standard (cast iron)
Non-standard version Deviations from catalogue standards, see drawing
Popis

Hlavním úkolem zubových čerpadel s vnějším ozubením je přeměna mechanické energie (točivý moment a otáčky) na energii hydraulickou (objemový průtok a tlak). Kvůli snížení tepelných ztrát mají vnější zubové jednotky Rexroth velmi vysoké stupně účinnosti. Ty jsou realizovány štěrbinovým utěsněním závislým na tlaku a vysoce přesnou výrobní technikou.

Funkce
  • Přívodní svorky: Připojovací příruby nebo závit k přišroubování
  • Konstantně vysoká kvalita z důvodu velkosériové výroby
  • Hnací hřídele podle ISO nebo SAE a řešení specifická pro konkrétní zákazníky
  • Kluzné ložisko pro vysoká zatížení
  • Vysoká životnost
TechnicalInformation (1)
PDF A510244271_0510665417_20210818.pdf (EN)
CAD (1)
File 0510665417_19405796.stp (ALL)
OperatingInstructions (1)
PDF General instruction manual for external gear units (EN)
Manual (2)
PDF 0510665417 (EN)
PDF External gear pump High Performance AZPF (EN)
Poz Název Číslo dílu
1 HYDRAULIC GEAR PUMP
AZPF-11-019LCR20KC-S0212
 1518222222
2 HYDRAULIC GEAR PUMP
AZPF-11-011LND20MB
 1518222223
5 TORX FILLISTER SCREW
M10X180-10.9-N67F82742
 1513450583
12/1 CARRIER
C-AZPFF-STANDARD/AZPNF
 1510240011
12/2 SEAL RING
FORMDICHTUNG-NBR-91
 1510206040
100/5 WOODRUFF KEY
DIN6888-3X5-KOERNER
 1510023001
800 SEAL KIT
AZPFF-1X-NBR
 1517010207
Název Číslo dílu
GP-LK40-22L-MS-W3-K 6100058108 100BAR 1515702069
WP-LK35-16S-MS-W3-K 1710001541 315BAR 1515702002
GP-LK40-18L-MS-W3-K 1710001537 100BAR 1515702068
GP-LK40-15L-MS-W3-K 1710001536 100BAR 1515702067
GP-LK40-28L-MS-W3-K 1710001538 100BAR 1515702008
WP-LK40-35L-MS-W3-K 1710001545 100BAR 1515702018
WP-LK40-15L-MS-W3-K 6100058105 100BAR 1515702073
WP-LK40-28L-MS-W3-FK-KLT25 6100148674 & 1515702010
WP-LK40-22L-MS-W3-K 1710001543 100BAR 1515702075
WP-LK40-18L-MS-W3-K 6100058103 100BAR 1515702074
