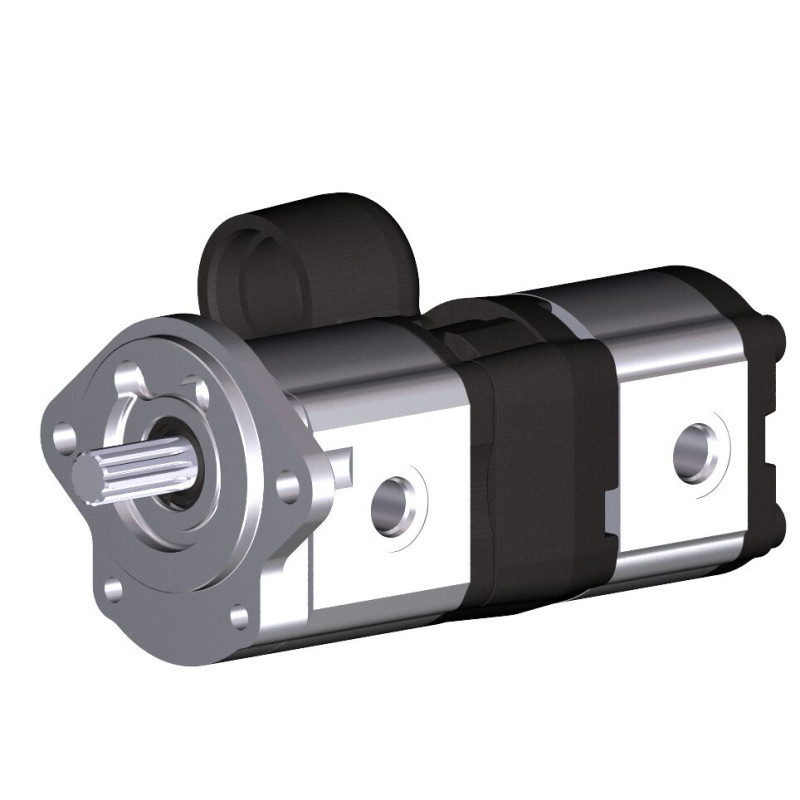

Fyzická velikost a hmotnost
| Net weight |
6.5
kg |
| Max. flow |
42
l/min |
| Max. intermittent pressure pump unit 1 |
210
bar |
| Max. intermittent pressure pump unit 2 |
210
bar |
Další vlastnosti
| Nominal size |
14
cm³/rev |
| Maximum rotational speed |
3000
rpm |
| Drive shaft |
Spline shaft SAE J744 19-4 (11
|
| Direction of rotation |
Clockwise rotation
|
| Front cover |
SAE J744 82-2 (A) 2-bolt flange
|
| Housing material |
Aluminum
|
| Noise level |
Standard noise level
|
| Customer part number |
510565088
|
| Product |
External Gear Units
|
| Function |
Pump
|
| Model |
4 ... 28 cm³/rev
|
| Model pump unit 2 |
4 .... 28 cm³/rev
|
| Series |
D 18
|
| Version |
phosphatized, pinned
|
| Port connection |
Non-standard version
|
| Port connection pump unit 2 |
Non-standard version
|
| Sealing material |
NBR
|
| Rear cover |
Standard (cast iron)
|
| Non-standard version |
Deviations from catalogue standards, see drawing
|
Popis
Hlavním úkolem zubových čerpadel s vnějším ozubením je přeměna mechanické energie (točivý moment a otáčky) na energii hydraulickou (objemový průtok a tlak). Kvůli snížení tepelných ztrát mají vnější zubové jednotky Rexroth velmi vysoké stupně účinnosti. Ty jsou realizovány štěrbinovým utěsněním závislým na tlaku a vysoce přesnou výrobní technikou.
Funkce
- Přívodní svorky: Připojovací příruby nebo závit k přišroubování
- Konstantně vysoká kvalita z důvodu velkosériové výroby
- Hnací hřídele podle ISO nebo SAE a řešení specifická pro konkrétní zákazníky
- Kluzné ložisko pro vysoká zatížení
- Vysoká životnost
TechnicalInformation (1)
CAD (1)
OperatingInstructions (1)
General instruction manual for external gear units
(EN)
|
Přihlásit se
|
Manual (2)
| Poz |
Název |
Číslo dílu |
| 1 |
HYDRAULIC GEAR PUMP
AZPF-21-014RPRXXMC-S0150 |
1518222455
|
| 2 |
HYDRAULIC GEAR PUMP
AZPF-11-010RFX50MB |
1518222456
|
| 12/1 |
CLUTCH SLEEVE
H-AZPFF-S0150 |
1516490007
|
| 12/2 |
O-RING
47X2,62-NBR70 |
1510210061
|
Načítám obrázek...
Připravuji výkres...
![Rozpad na náhradní díly]()
