0510565063

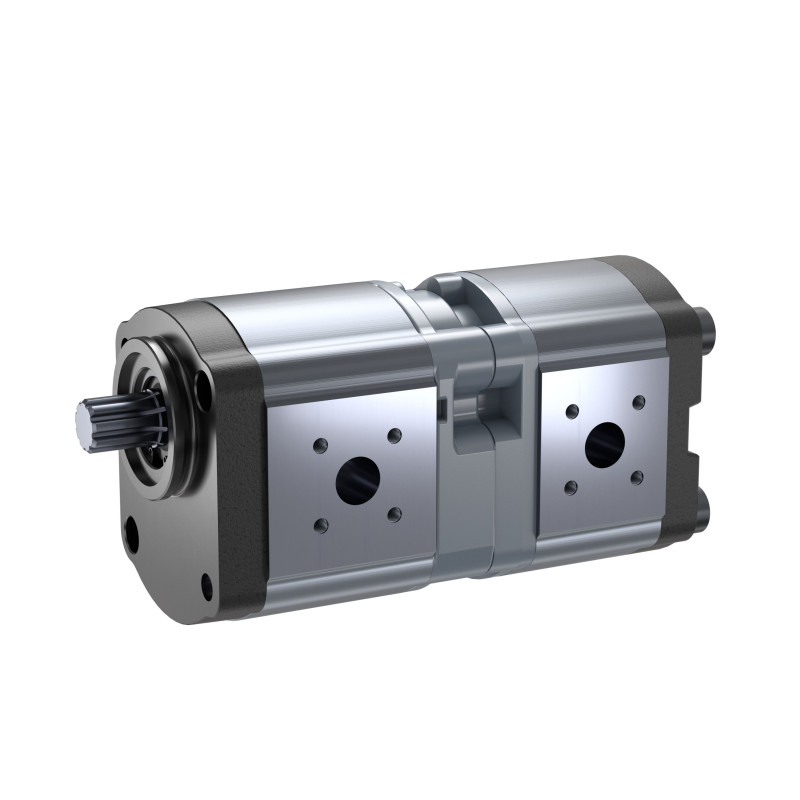

AZPFF-11-011/005RFN2020MB-S0014

0510565063
  • Dostupnost: na dotaz
  • Váha: 5.00 KG
  • Číslo dílu: 0510565063
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 1.

0510565063
Množstevní sleva

Cena bude automaticky přepočítána, jakmile bude produkt přidán do košíku.

Fyzická velikost a hmotnost
Net weight 5000 g
Max. flow 38.5 l/min
Max. flow PU2 192.5 l/min
Max. intermittent pressure pump unit 1 280 bar
Max. intermittent pressure pump unit 2 280 bar
Další vlastnosti
Nominal size 11 cm³/rev
Size pump unit 2 55 cm³/rev
Maximum rotational speed 3500 rpm
Drive shaft Spline shaft DIN 5482 B 28x25
Direction of rotation Clockwise rotation
Front cover 2-hole mounting Ø 50 mm (I H C)
Housing material Aluminum
Noise level Standard noise level
Product External gear unit
Function Pump
Model 4 ... 28 cm³/rev
Model pump unit 2 4 .... 28 cm³/rev
Series Shaft Ø 18 mm
Version phosphatized, pinned
Port connection Square flange
Port connection pump unit 2 Square flange
Sealing material NBR
Rear cover Standard (cast iron)
Non-standard version Deviations from catalogue standards, see drawing
Popis

Hlavním úkolem zubových čerpadel s vnějším ozubením je přeměna mechanické energie (točivý moment a otáčky) na energii hydraulickou (objemový průtok a tlak). Kvůli snížení tepelných ztrát mají vnější zubové jednotky Rexroth velmi vysoké stupně účinnosti. Ty jsou realizovány štěrbinovým utěsněním závislým na tlaku a vysoce přesnou výrobní technikou.

Funkce
  • Přívodní svorky: Připojovací příruby nebo závit k přišroubování
  • Konstantně vysoká kvalita z důvodu velkosériové výroby
  • Hnací hřídele podle ISO nebo SAE a řešení specifická pro konkrétní zákazníky
  • Kluzné ložisko pro vysoká zatížení
  • Vysoká životnost
CAD (1)
File 0510565063 (ALL)
InstallationDrawing (1)
PDF A510235060 (EN)
OperatingInstructions (1)
PDF General instruction manual for external gear units (EN)
Manual (3)
PDF b459d21c-8140-4658-991c-83bd15369713_original (ALL)
PDF External gear pump High Performance AZPF (EN)
File 0510565063 (ALL)
Poz Název Číslo dílu
1 HYDRAULIC GEAR PUMP
AZPF-11-011RFN20MX-S0014
 1518222255
2 HYDRAULIC GEAR PUMP
AZPF-11-005RNX20MB
 1518222162
12/1 CARRIER
C-AZPFF-BIS11CCM/AZPNF
 1510240009
12/2 O-RING
47X2,62-NBR70
 1510210061
Název Číslo dílu
GP-LK40-22L-MS-W3-K 6100058108 100BAR 1515702069
WP-LK35-16S-MS-W3-K 1710001541 315BAR 1515702002
GP-LK40-18L-MS-W3-K 1710001537 100BAR 1515702068
GP-LK40-15L-MS-W3-K 1710001536 100BAR 1515702067
GP-LK40-28L-MS-W3-K 1710001538 100BAR 1515702008
WP-LK40-35L-MS-W3-K 1710001545 100BAR 1515702018
WP-LK40-15L-MS-W3-K 6100058105 100BAR 1515702073
WP-LK40-28L-MS-W3-FK-KLT25 6100148674 & 1515702010
WP-LK40-22L-MS-W3-K 1710001543 100BAR 1515702075
WP-LK40-18L-MS-W3-K 6100058103 100BAR 1515702074
