0510765029

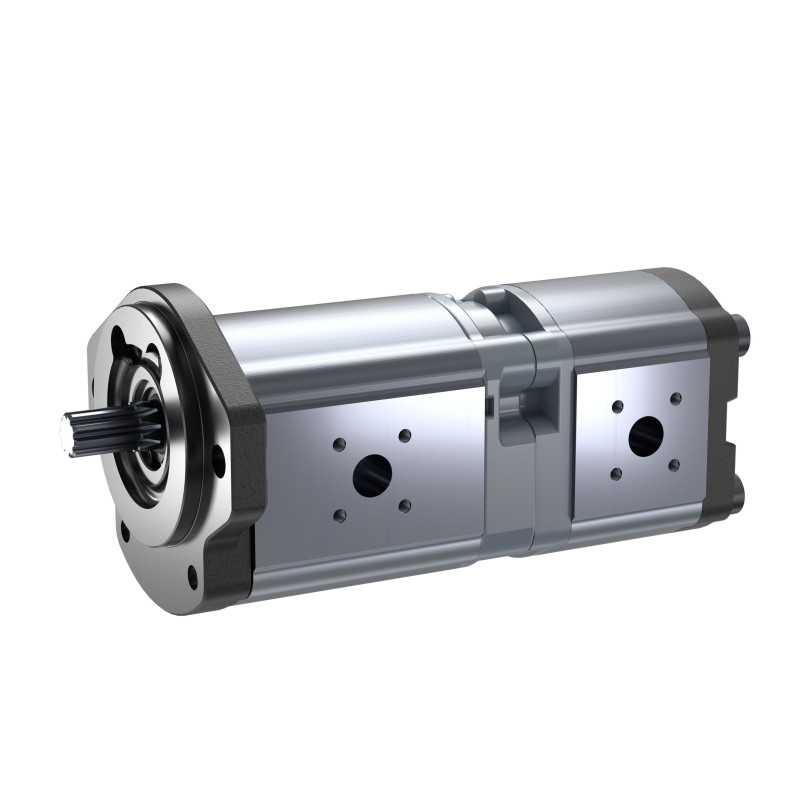

AZPFF-10-022/011RRR2020MB

0510765029
  • Dostupnost: na dotaz
  • Váha: 6.44 KG
  • Číslo dílu: 0510765029
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 1.

0510765029
Množstevní sleva

Cena bude automaticky přepočítána, jakmile bude produkt přidán do košíku.

Fyzická velikost a hmotnost
Net weight 6440 g
Max. flow 55 l/min
Max. flow PU2 27.5 l/min
Max. intermittent pressure pump unit 1 210 bar
Max. intermittent pressure pump unit 2 210 bar
Další vlastnosti
Nominal size 22 cm³/rev
Size pump unit 2 11 cm³/rev
Maximum rotational speed 2500 rpm
Drive shaft Splined shaft SAE J744 16-4 (9T 16/32DP)
Direction of rotation clockwise rotation
Front cover SAE J744 82-2 (A)
Housing material Aluminum
Noise level Standard noise level
Product External gear unit
Function Pump
Model Model F (4 ... 28 cm³/rev)
Model pump unit 2 Model F (4 ... 28 cm³/rev)
Series Bearing diameter Ø 18mm
Version Phosphated
Port connection Square flange DIN 3901/3902
Port connection pump unit 2 Square flange DIN 3901/3902
Sealing material NBR
Rear cover Standard
Popis

Hlavním úkolem zubových čerpadel s vnějším ozubením je přeměna mechanické energie (točivý moment a otáčky) na energii hydraulickou (objemový průtok a tlak). Kvůli snížení tepelných ztrát mají vnější zubové jednotky Rexroth velmi vysoké stupně účinnosti. Ty jsou realizovány štěrbinovým utěsněním závislým na tlaku a vysoce přesnou výrobní technikou.

Funkce
  • Přívodní svorky: Připojovací příruby nebo závit k přišroubování
  • Konstantně vysoká kvalita z důvodu velkosériové výroby
  • Hnací hřídele podle ISO nebo SAE a řešení specifická pro konkrétní zákazníky
  • Kluzné ložisko pro vysoká zatížení
  • Vysoká životnost
InstallationDrawing (1)
PDF A510845213 (EN)
CAD (1)
File 0510765029 (ALL)
OperatingInstructions (1)
PDF General instruction manual for external gear units (EN)
Manual (3)
PDF 0cb1ecef-2a89-4c05-8889-74202f891560_original (ALL)
PDF External gear pump High Performance AZPF (EN)
File 0510765029 (ALL)
Poz Název Číslo dílu
1 HYDRAULIC GEAR PUMP
AZPF-11-022RRR20MF
 1517222945
2 HYDRAULIC GEAR PUMP
AZPF-11-011RNF20MB
 1517222844
5 TORX FILLISTER SCREW
M10X198-10.9-N67F82742
 1513450659
12 SHIM RING
DIN988-26X37X1
 2916190193
12/1 CARRIER
C-AZPFF-BIS11CCM/AZPNF
 1510240009
Název Číslo dílu
GP-LK40-22L-MS-W3-K 6100058108 100BAR 1515702069
WP-LK35-16S-MS-W3-K 1710001541 315BAR 1515702002
GP-LK40-18L-MS-W3-K 1710001537 100BAR 1515702068
GP-LK40-15L-MS-W3-K 1710001536 100BAR 1515702067
GP-LK40-28L-MS-W3-K 1710001538 100BAR 1515702008
WP-LK40-35L-MS-W3-K 1710001545 100BAR 1515702018
WP-LK40-15L-MS-W3-K 6100058105 100BAR 1515702073
WP-LK40-28L-MS-W3-FK-KLT25 6100148674 & 1515702010
WP-LK40-22L-MS-W3-K 1710001543 100BAR 1515702075
WP-LK40-18L-MS-W3-K 6100058103 100BAR 1515702074
