0510665389

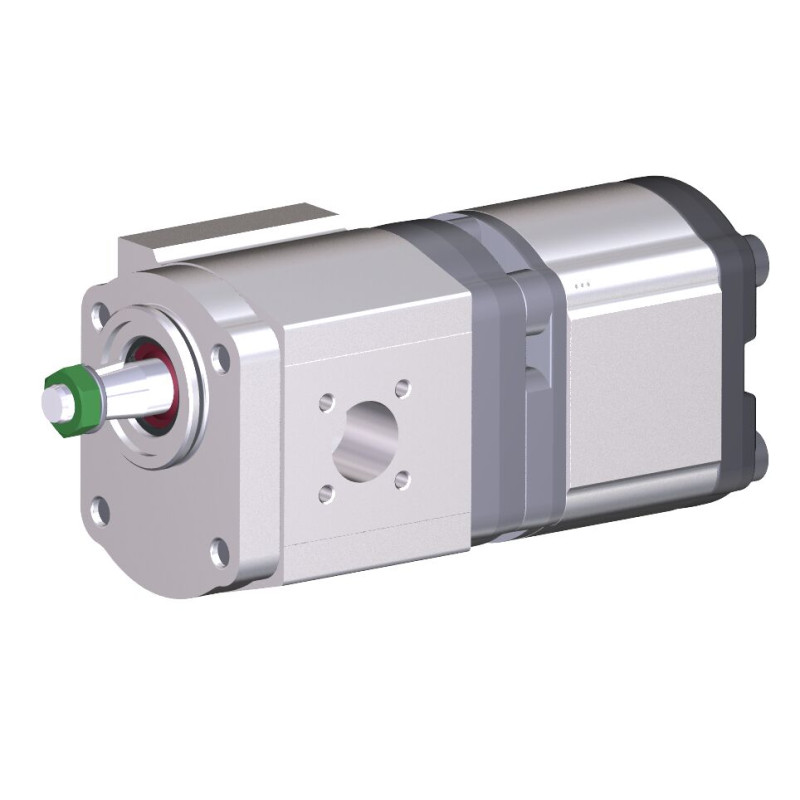

AZPFF-10-019/011LCXXXXXMB-S0200

0510665389
  • Dostupnost: na dotaz
  • Váha: 5.87 KG
  • Číslo dílu: 0510665389
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 1.

0510665389
Množstevní sleva

Cena bude automaticky přepočítána, jakmile bude produkt přidán do košíku.

Fyzická velikost a hmotnost
Net weight 5866 g
Max. flow 57 l/min
Max. flow PU2 33 l/min
Max. intermittent pressure pump unit 1 200 bar
Max. intermittent pressure pump unit 2 200 bar
Další vlastnosti
Nominal size 19 cm³/rev
Size pump unit 2 11 cm³/rev
Maximum rotational speed 3000 rpm
Drive shaft Conical 1:5
Direction of rotation Counter clockwise rotation
Front cover Non-standard version
Housing material Aluminum
Noise level Standard noise level
Customer part number 510665389
Product External Gear Units
Function Pump
Model 4 ... 28 cm³/rev
Model pump unit 2 4 ... 28 cm³/rev
Series D 18
Version phosphatized, pinned
Port connection Non-standard version
Port connection pump unit 2 Non-standard version
Sealing material NBR
Rear cover Standard (cast iron)
Non-standard version Deviations from catalogue standards, see drawing
Popis

Hlavním úkolem zubových čerpadel s vnějším ozubením je přeměna mechanické energie (točivý moment a otáčky) na energii hydraulickou (objemový průtok a tlak). Kvůli snížení tepelných ztrát mají vnější zubové jednotky Rexroth velmi vysoké stupně účinnosti. Ty jsou realizovány štěrbinovým utěsněním závislým na tlaku a vysoce přesnou výrobní technikou.

Funkce
  • Přívodní svorky: Připojovací příruby nebo závit k přišroubování
  • Konstantně vysoká kvalita z důvodu velkosériové výroby
  • Hnací hřídele podle ISO nebo SAE a řešení specifická pro konkrétní zákazníky
  • Kluzné ložisko pro vysoká zatížení
  • Vysoká životnost
CAD (1)
File 0510665389_193345232.stp (ALL)
TechnicalInformation (1)
PDF A510239309_0510665389_20210818.pdf (EN)
OperatingInstructions (1)
PDF General instruction manual for external gear units (EN)
Manual (2)
PDF External gear pump High Performance AZPF (EN)
PDF 0510665389 (EN)
Poz Název Číslo dílu
1 HYDRAULIC GEAR PUMP
AZPF-11-019LCXXXMM-S020
 1518222603
2 HYDRAULIC GEAR PUMP
AZPF-11-011LNXXXMB
 1518222604
5 TORX FILLISTER SCREW
M10X190-10.9-N67F82742
 1513450634
12 BACKUP RING
17X0,5X2,1-PA66-GF25
 1510117033
12/1 CARRIER
C-AZPFF-BIS11CCM/AZPNF
 1510240009
12/2 O-RING
47X2,62-NBR70
 1510210061
13 O-RING
11X2,5-NBR90
 1510210057
100/5 WOODRUFF KEY
DIN6888-3X5-KOERNER
 1510023001
100/6 SPRING LOCK WASHER
DIN128-A12-FST-N67F82332
 2916699166
Název Číslo dílu
GP-LK40-22L-MS-W3-K 6100058108 100BAR 1515702069
GP-LK40-18L-MS-W3-K 1710001537 100BAR 1515702068
GP-LK40-15L-MS-W3-K 1710001536 100BAR 1515702067
GP-LK40-28L-MS-W3-K 1710001538 100BAR 1515702008
WP-LK40-35L-MS-W3-K 1710001545 100BAR 1515702018
WP-LK40-15L-MS-W3-K 6100058105 100BAR 1515702073
WP-LK40-28L-MS-W3-FK-KLT25 6100148674 & 1515702010
WP-LK40-22L-MS-W3-K 1710001543 100BAR 1515702075
WP-LK40-18L-MS-W3-K 6100058103 100BAR 1515702074
