0510565033

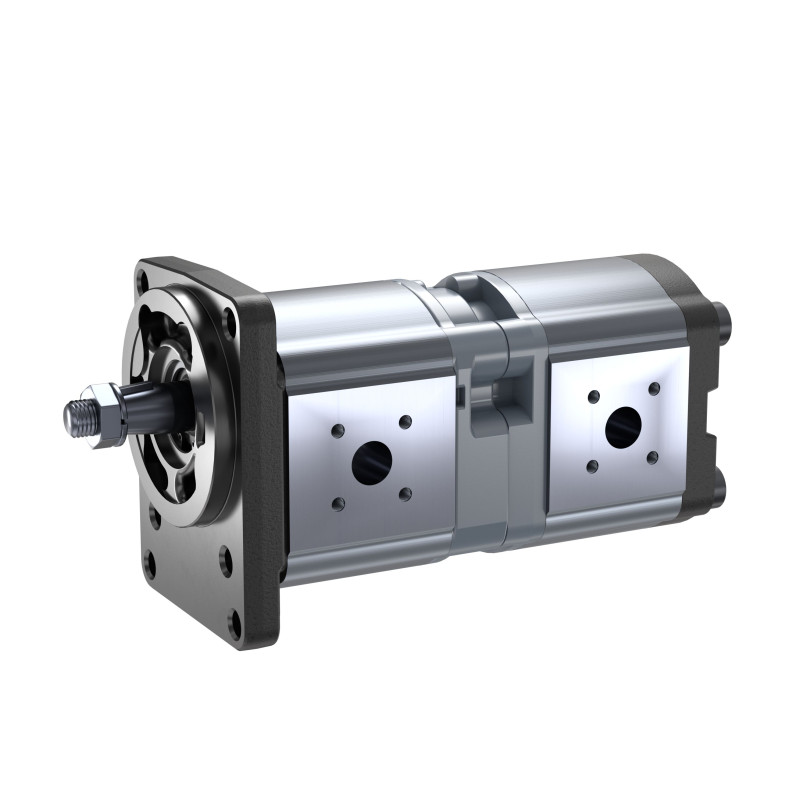

AZPFF-10-014/011RCB2020MB

0510565033
  • Dostupnost: na dotaz
  • Váha: 6.90 KG
  • Číslo dílu: 0510565033
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 1.

0510565033
Množstevní sleva

Cena bude automaticky přepočítána, jakmile bude produkt přidán do košíku.

Fyzická velikost a hmotnost
Net weight 5.7 kg
Max. flow 42 l/min
Max. flow PU2 33 l/min
Max. intermittent pressure pump unit 1 280 bar
Max. intermittent pressure pump unit 2 280 bar
Další vlastnosti
Nominal size 14 cm³/rev
Size pump unit 2 11 cm³/rev
Maximum rotational speed 3000 rpm
Drive shaft Conical 1:5 Dia. 20 mm
Direction of rotation Clockwise rotation
Front cover Rectangular flange Ø 80 mm
Housing material Aluminum
Noise level Standard noise level
Product External gear unit
Function Pump
Model 4 ... 28 cm³/rev
Model pump unit 2 4 .... 28 cm³/rev
Series Shaft Ø 18 mm
Version Al
Port connection Square flange
Port connection pump unit 2 Square flange
Sealing material NBR
Rear cover Standard (cast iron)
Popis

Hlavním úkolem zubových čerpadel s vnějším ozubením je přeměna mechanické energie (točivý moment a otáčky) na energii hydraulickou (objemový průtok a tlak). Kvůli snížení tepelných ztrát mají vnější zubové jednotky Rexroth velmi vysoké stupně účinnosti. Ty jsou realizovány štěrbinovým utěsněním závislým na tlaku a vysoce přesnou výrobní technikou.

Funkce
  • Přívodní svorky: Připojovací příruby nebo závit k přišroubování
  • Konstantně vysoká kvalita z důvodu velkosériové výroby
  • Hnací hřídele podle ISO nebo SAE a řešení specifická pro konkrétní zákazníky
  • Kluzné ložisko pro vysoká zatížení
  • Vysoká životnost
InstallationDrawing (1)
PDF A510244533 (EN)
CAD (1)
File 0510565033 (ALL)
OperatingInstructions (1)
PDF General instruction manual for external gear units (EN)
Manual (3)
PDF 8941b75d-dce8-4515-ada5-dd63c025c800_original (ALL)
PDF External gear pump High Performance AZPF (EN)
File 0510565033 (ALL)
Poz Název Číslo dílu
1 HYDRAULIC GEAR PUMP
AZPF-11-014RCB20MM
 1517222421
2 HYDRAULIC GEAR PUMP
AZPF-12-011RNT20MB
 1517222379
5 TORX FILLISTER SCREW
M10X182-10.9-N67F82742
 1513450644
12/1 CARRIER
C-AZPFF-BIS11CCM/AZPNF
 1510240009
12/2 O-RING
N31BNR5-45X2,5-NBR70
 1900210145
100/5 WOODRUFF KEY
DIN6888-3X5-KOERNER
 1510023001
100/6 SPRING LOCK WASHER
DIN128-A12-FST-N67F82332
 2916699166
100/9 COMPRESSION GLAND
ERSATZTEILE
 1510409001
Název Číslo dílu
GP-LK40-22L-MS-W3-K 6100058108 100BAR 1515702069
WP-LK35-16S-MS-W3-K 1710001541 315BAR 1515702002
GP-LK40-18L-MS-W3-K 1710001537 100BAR 1515702068
GP-LK40-15L-MS-W3-K 1710001536 100BAR 1515702067
GP-LK40-28L-MS-W3-K 1710001538 100BAR 1515702008
WP-LK40-35L-MS-W3-K 1710001545 100BAR 1515702018
WP-LK40-15L-MS-W3-K 6100058105 100BAR 1515702073
WP-LK40-28L-MS-W3-FK-KLT25 6100148674 & 1515702010
WP-LK40-22L-MS-W3-K 1710001543 100BAR 1515702075
WP-LK40-18L-MS-W3-K 6100058103 100BAR 1515702074
