0510555306

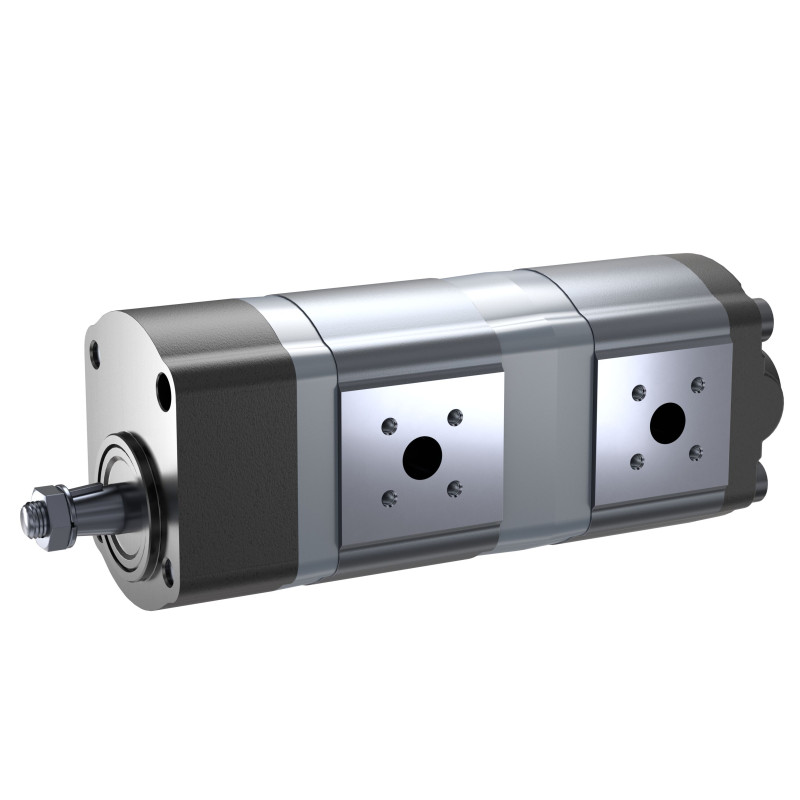

AZPFF-10-014/011LCX2020MX-S0463

0510555306
  • Dostupnost: na dotaz
  • Váha: 5.60 KG
  • Číslo dílu: 0510555306
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 1.

0510555306
Množstevní sleva

Cena bude automaticky přepočítána, jakmile bude produkt přidán do košíku.

Fyzická velikost a hmotnost
Net weight 5.6 kg
Max. flow 57.4 l/min
Max. flow PU2 45.1 l/min
Max. intermittent pressure pump unit 1 175 bar
Max. intermittent pressure pump unit 2 120 bar
Další vlastnosti
Nominal size 14 cm³/rev
Size pump unit 2 11 cm³/rev
Maximum rotational speed 4100 rpm
Drive shaft Conical 1:5 Dia. 20 mm
Direction of rotation Counter-clockwise rotation
Front cover Non-standard version
Housing material Aluminum
Noise level Standard noise level
Customer part number 510555306
Product External gear unit
Function Pump
Model 4 ... 28 cm³/rev
Model pump unit 2 4 .... 28 cm³/rev
Series Shaft Ø 18 mm
Version Al
Port connection Square flange
Port connection pump unit 2 Square flange
Sealing material NBR
Rear cover Non-standard version
Non-standard version Deviations from catalogue standards, see drawing
Popis

Hlavním úkolem zubových čerpadel s vnějším ozubením je přeměna mechanické energie (točivý moment a otáčky) na energii hydraulickou (objemový průtok a tlak). Kvůli snížení tepelných ztrát mají vnější zubové jednotky Rexroth velmi vysoké stupně účinnosti. Ty jsou realizovány štěrbinovým utěsněním závislým na tlaku a vysoce přesnou výrobní technikou.

Funkce
  • Přívodní svorky: Připojovací příruby nebo závit k přišroubování
  • Konstantně vysoká kvalita z důvodu velkosériové výroby
  • Hnací hřídele podle ISO nebo SAE a řešení specifická pro konkrétní zákazníky
  • Kluzné ložisko pro vysoká zatížení
  • Vysoká životnost
CAD (2)
File 0510555306_192943814.stp (ALL)
File LEFT(G51,10) (ALL)
TechnicalInformation (1)
PDF A510233104_0510555306_20210818.pdf (EN)
OperatingInstructions (1)
PDF General instruction manual for external gear units (EN)
Manual (3)
PDF 0510555306 (EN)
PDF 0510555306 (EN)
PDF External gear pump High Performance AZPF (EN)
Poz Název Číslo dílu
1 HYDRAULIC GEAR PUMP
AZPF-12-014LNT20MM
 1517222590
2 HYDRAULIC GEAR PUMP
AZPF-12-011LNT20MX
 1517222589
5 TORX FILLISTER SCREW
M10X210-10.9-N67F82742
 1513450621
7/1 DRIVE END SHIELD
.
 1517030049
7 DRIVE END SHIELD
AZPF-10-CX
 1517030072
12/1 CARRIER
C-AZPFF-STANDARD/AZPNF
 1510240011
12/2 O-RING
N31BNR5-45X2,5-NBR70
 1900210145
14 WOODRUFF KEY
DIN6888-3X5-KOERNER
 1510023001
100/6 SPRING LOCK WASHER
DIN128-A12-FST-N67F82332
 2916699166
100/2 O-RING
N31BNR5-45X2,5-NBR70
 1900210145
100/1 CARRIER
C-AZPFF-STANDARD/AZPNF
 1510240011
Název Číslo dílu
GP-LK40-22L-MS-W3-K 6100058108 100BAR 1515702069
WP-LK35-16S-MS-W3-K 1710001541 315BAR 1515702002
GP-LK40-18L-MS-W3-K 1710001537 100BAR 1515702068
GP-LK40-15L-MS-W3-K 1710001536 100BAR 1515702067
GP-LK40-28L-MS-W3-K 1710001538 100BAR 1515702008
WP-LK40-35L-MS-W3-K 1710001545 100BAR 1515702018
WP-LK40-15L-MS-W3-K 6100058105 100BAR 1515702073
WP-LK40-28L-MS-W3-FK-KLT25 6100148674 & 1515702010
WP-LK40-22L-MS-W3-K 1710001543 100BAR 1515702075
WP-LK40-18L-MS-W3-K 6100058103 100BAR 1515702074
