0510745015

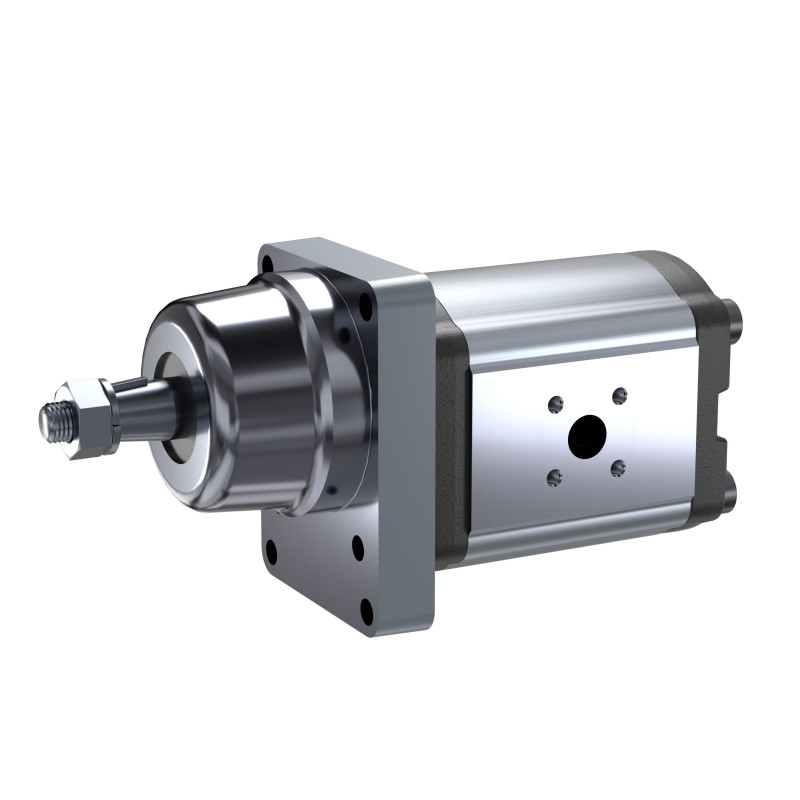

AZPF-22-022RSG20PB-S0012

0510745015
  • Dostupnost: na dotaz
  • Váha: 4.54 KG
  • Číslo dílu: 0510745015
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 1.

0510745015
Množstevní sleva

Cena bude automaticky přepočítána, jakmile bude produkt přidán do košíku.

Fyzická velikost a hmotnost
Net weight 4540 g
Max. flow 78.8 l/min
Max.intermittent pressure 250 bar
Další vlastnosti
Nominal size 22.5 cm³/rev
Maximum rotational speed 3500 rpm
Drive shaft Conical 1:5 for flange A
Direction of rotation Clockwise rotation
Front cover Outrigger bearing Dia. 80 mm type 2
Housing material Aluminum
Noise level Standard noise level
Customer part number 510745015
Product External Gear Unit
Function Pump
Model Model F (4 ... 28 cm³/rev)
Series Bearing diameter 20mm
Version Corrosion resistant, pinned
Port connection Square flange to fitting ISO 8434-1
Sealing material FKM
Rear cover Standard (cast iron)
Popis

Hlavním úkolem zubových čerpadel s vnějším ozubením je přeměna mechanické energie (točivý moment a otáčky) na energii hydraulickou (objemový průtok a tlak). Kvůli snížení tepelných ztrát mají vnější zubové jednotky Rexroth velmi vysoké stupně účinnosti. Ty jsou realizovány štěrbinovým utěsněním závislým na tlaku a vysoce přesnou výrobní technikou.

Funkce
  • Přívodní svorky: Připojovací příruby nebo závit k přišroubování
  • Konstantně vysoká kvalita z důvodu velkosériové výroby
  • Hnací hřídele podle ISO nebo SAE a řešení specifická pro konkrétní zákazníky
  • Kluzné ložisko pro vysoká zatížení
  • Vysoká životnost
CAD (2)
File 0510745015_193952794.stp (ALL)
File LEFT(G82,10) (ALL)
TechnicalInformation (1)
PDF A510243071_0510745015_20210818.pdf (EN)
OperatingInstructions (1)
PDF General instruction manual for external gear units (EN)
Manual (3)
PDF 7d763a8b-f5bb-49a1-ab60-1a42adceb38f_original (EN)
PDF External gear pump High Performance AZPF (EN)
File 49c128ff-6852-4d07-b04f-3bf22e49803e_original (ALL)
Poz Název Číslo dílu
1 HYDRAULIC GEAR PUMP
AZPF-22-022RNT20PB
1518222493
2 DRIVE BUSHING
AZPF-VORSATZLAGER
1516334008
3 SPACER SLEEVE
AZPFF
1510400012
4 DRIVE END SHIELD
AZPF-12-SG
1517030077
4/1 DRIVE END SHIELD
SONSTIGES
1517030046
15 SPRING LOCK WASHER
DIN128-A14-FST-N67F82332
2916699167
18 WOODRUFF KEY
DIN6888-4X6,5
1510023003
100/2 O-RING
45X2,5-FKM75
1510210062
Název Číslo dílu
GP-LK40-22L-MS-W3-K 6100058108 100BAR 1515702069
WP-LK35-16S-MS-W3-K 1710001541 315BAR 1515702002
GP-LK40-18L-MS-W3-K 1710001537 100BAR 1515702068
GP-LK40-15L-MS-W3-K 1710001536 100BAR 1515702067
GP-LK40-28L-MS-W3-K 1710001538 100BAR 1515702008
WP-LK40-35L-MS-W3-K 1710001545 100BAR 1515702018
WP-LK40-15L-MS-W3-K 6100058105 100BAR 1515702073
WP-LK40-28L-MS-W3-FK-KLT25 6100148674 & 1515702010
WP-LK40-22L-MS-W3-K 1710001543 100BAR 1515702075
WP-LK40-18L-MS-W3-K 6100058103 100BAR 1515702074
