0510715008

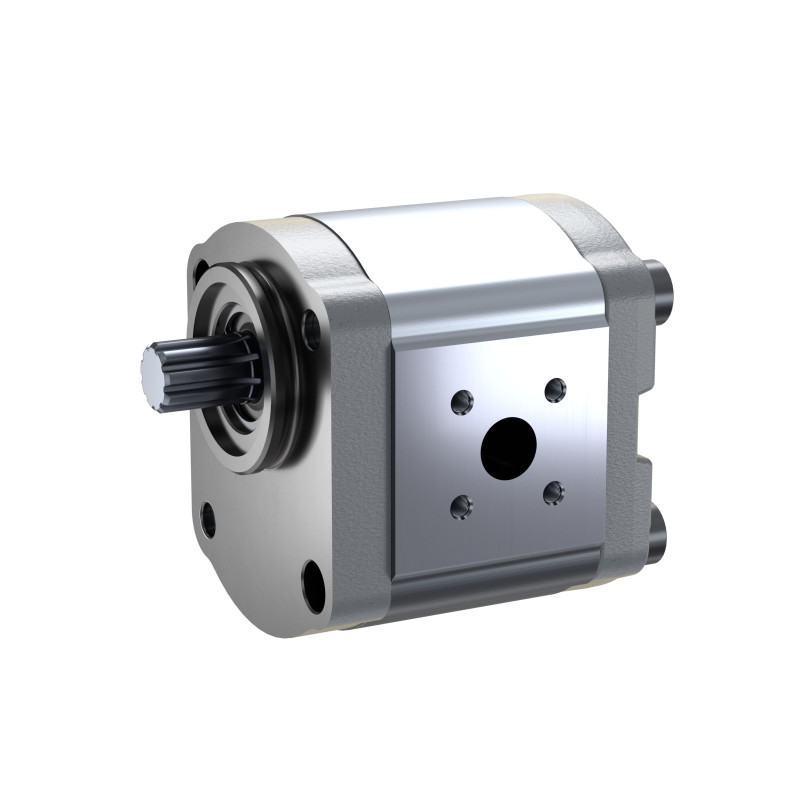

AZPF-22-022RFP20PB-S0040

0510715008
  • Dostupnost: 2-4 týdny
  • Váha: 3.57 KG
  • Číslo dílu: 0510715008
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 1.

0510715008
Množstevní sleva

Cena bude automaticky přepočítána, jakmile bude produkt přidán do košíku.

Fyzická velikost a hmotnost
Net weight 3570 g
Max. flow 67.5 l/min
Max.intermittent pressure 210 bar
Další vlastnosti
Nominal size 22.5 cm³/rev
Maximum rotational speed 3000 rpm
Drive shaft Spline shaft DIN 5482 B17x14
Direction of rotation Clockwise rotation
Front cover 2-bolt mounting Dia. 50 mm (K H D)
Housing material Aluminum
Noise level Standard noise level
Customer part number 510715008
Product External Gear Unit
Function Pump
Model Model F (4 ... 28 cm³/rev)
Series Bearing diameter 20mm
Version Corrosion resistant, pinned
Port connection Square flange to fitting ISO 8434-1
Sealing material FKM
Rear cover Standard (cast iron)
Non-standard version Deviations from catalogue standards, see drawing
Popis

Hlavním úkolem zubových čerpadel s vnějším ozubením je přeměna mechanické energie (točivý moment a otáčky) na energii hydraulickou (objemový průtok a tlak). Kvůli snížení tepelných ztrát mají vnější zubové jednotky Rexroth velmi vysoké stupně účinnosti. Ty jsou realizovány štěrbinovým utěsněním závislým na tlaku a vysoce přesnou výrobní technikou.

Funkce
  • Přívodní svorky: Připojovací příruby nebo závit k přišroubování
  • Konstantně vysoká kvalita z důvodu velkosériové výroby
  • Hnací hřídele podle ISO nebo SAE a řešení specifická pro konkrétní zákazníky
  • Kluzné ložisko pro vysoká zatížení
  • Vysoká životnost
CAD (1)
File 0510715008_201818135.stp (ALL)
OperatingInstructions (1)
PDF General instruction manual for external gear units (EN)
Manual (2)
PDF 0510715008 (ALL)
PDF External gear pump High Performance AZPF (EN)
Poz Název Číslo dílu
3 SHAFT SEALING RING
30X17X7-DL-FKM-75
 1510283027
5 RETAINING RING
DIN472-30X1,2
 2916660012
800 SEAL KIT
AZPF-2X-FKM
 1517010220
Název Číslo dílu
GP-LK40-22L-MS-W3-K 6100058108 100BAR 1515702069
WP-LK35-16S-MS-W3-K 1710001541 315BAR 1515702002
GP-LK40-18L-MS-W3-K 1710001537 100BAR 1515702068
GP-LK40-15L-MS-W3-K 1710001536 100BAR 1515702067
GP-LK40-28L-MS-W3-K 1710001538 100BAR 1515702008
WP-LK40-35L-MS-W3-K 1710001545 100BAR 1515702018
WP-LK40-15L-MS-W3-K 6100058105 100BAR 1515702073
WP-LK40-28L-MS-W3-FK-KLT25 6100148674 & 1515702010
WP-LK40-22L-MS-W3-K 1710001543 100BAR 1515702075
WP-LK40-18L-MS-W3-K 6100058103 100BAR 1515702074
