0510725422

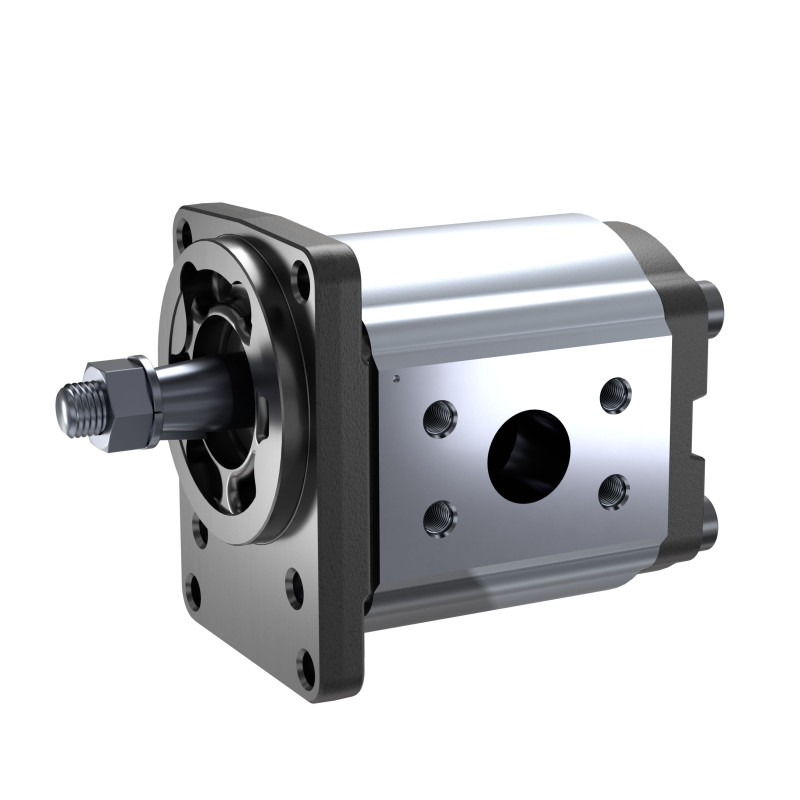

AZPF-21-022LXB07MB-S0293

0510725422
  • Dostupnost: na dotaz
  • Váha: 4.40 KG
  • Číslo dílu: 0510725422
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 1.

0510725422
Množstevní sleva

Cena bude automaticky přepočítána, jakmile bude produkt přidán do košíku.

Fyzická velikost a hmotnost
Net weight 4.4 kg
Max. flow 78.8 l/min
Max.intermittent pressure 250 bar
Další vlastnosti
Nominal size 22.5 cm³/rev
Maximum rotational speed 3500 rpm
Drive shaft Conical 1:5
Direction of rotation anti clockwise rotation
Front cover Rectangular flange Ø 80 mm
Housing material Aluminum
Noise level Standard noise level
Product External gear unit
Function Pump
Model Model F (4 ... 28 cm³/rev)
Series Bearing diameter Ø 20mm
Version Phosphated, pinned
Port connection Rectangular flange SAE metric thread
Sealing material NBR
Rear cover Standard
Popis

Hlavním úkolem zubových čerpadel s vnějším ozubením je přeměna mechanické energie (točivý moment a otáčky) na energii hydraulickou (objemový průtok a tlak). Kvůli snížení tepelných ztrát mají vnější zubové jednotky Rexroth velmi vysoké stupně účinnosti. Ty jsou realizovány štěrbinovým utěsněním závislým na tlaku a vysoce přesnou výrobní technikou.

Funkce
  • Přívodní svorky: Připojovací příruby nebo závit k přišroubování
  • Konstantně vysoká kvalita z důvodu velkosériové výroby
  • Hnací hřídele podle ISO nebo SAE a řešení specifická pro konkrétní zákazníky
  • Kluzné ložisko pro vysoká zatížení
  • Vysoká životnost
InstallationDrawing (1)
PDF A510840037 (EN)
OperatingInstructions (1)
PDF General instruction manual for external gear units (EN)
Manual (3)
PDF External gear pump High Performance AZPF (EN)
PDF 37a525ac-9c89-4789-8df0-a8940487fd49_original (ALL)
File c2a48c07-3db5-4c4b-9f26-19d0c0793c4e_original (ALL)
Poz Název Číslo dílu
3 SHAFT SEALING RING
40X20X7-SL-NBR-77
1510283009
5 RETAINING RING
DIN472-40X1,75
2916660018
18 WOODRUFF KEY
DIN6888-4X6,5
1510023003
20 SPRING LOCK WASHER
DIN128-A14-FST-N67F82332
2916699167
800 SEAL KIT
AZPF-2X-NBR
1517010232
