0510645300

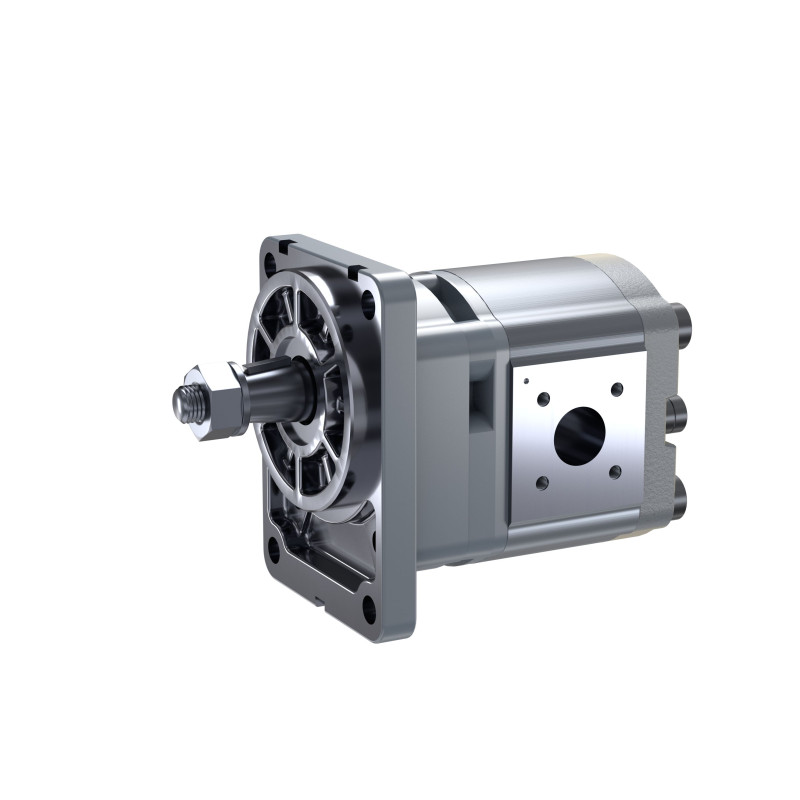

AZPF-12-016LSA20MB

0510645300
  • Dostupnost: na dotaz
  • Váha: 3.64 KG
  • Číslo dílu: 0510645300
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 1.

0510645300
Množstevní sleva

Cena bude automaticky přepočítána, jakmile bude produkt přidán do košíku.

Fyzická velikost a hmotnost
Net weight 3640 g
Max. flow 48 l/min
Max.intermittent pressure 230 bar
Další vlastnosti
Nominal size 16 cm³/rev
Maximum rotational speed 3000 rpm
Drive shaft Conical 1:5
Direction of rotation anti clockwise rotation
Front cover Front bearing Ø 80 mm type 1
Housing material Aluminum
Noise level Standard noise level
Product External gear unit
Function Pump
Model Model F (4 ... 28 cm³/rev)
Series Shaft Ø 18
Version corrosion-resistant, pinned
Port connection Square flange DIN 3901/3902
Sealing material NBR
Rear cover Standard
Popis

Hlavním úkolem zubových čerpadel s vnějším ozubením je přeměna mechanické energie (točivý moment a otáčky) na energii hydraulickou (objemový průtok a tlak). Kvůli snížení tepelných ztrát mají vnější zubové jednotky Rexroth velmi vysoké stupně účinnosti. Ty jsou realizovány štěrbinovým utěsněním závislým na tlaku a vysoce přesnou výrobní technikou.

Funkce
  • Přívodní svorky: Připojovací příruby nebo závit k přišroubování
  • Konstantně vysoká kvalita z důvodu velkosériové výroby
  • Hnací hřídele podle ISO nebo SAE a řešení specifická pro konkrétní zákazníky
  • Kluzné ložisko pro vysoká zatížení
  • Vysoká životnost
OperatingInstructions (1)
PDF General instruction manual for external gear units (EN)
Manual (3)
PDF 0510645300 (ALL)
PDF External gear pump High Performance AZPF (EN)
File a493b797-83ad-4c47-bf09-0cadca552240_original (ALL)
Poz Název Číslo dílu
1 HYDRAULIC GEAR PUMP
AZPF-12-016LNT20MB
 1517222382
2 DRIVE END SHIELD
F2A-
 1517030075
2/1 DRIVE END SHIELD
F2A-
 1517030029
14 WOODRUFF KEY
DIN6888-4X6,5
 1510023003
15 SPRING LOCK WASHER
DIN128-A14-FST-N67F82332
 2916699167
100/1 CARRIER
C-AZPFF-STANDARD/AZPNF
 1510240011
100/2 O-RING
N31BNR5-45X2,5-NBR70
 1900210145
Název Číslo dílu
GP-LK40-22L-MS-W3-K 6100058108 100BAR 1515702069
WP-LK35-16S-MS-W3-K 1710001541 315BAR 1515702002
GP-LK40-18L-MS-W3-K 1710001537 100BAR 1515702068
GP-LK40-15L-MS-W3-K 1710001536 100BAR 1515702067
GP-LK40-28L-MS-W3-K 1710001538 100BAR 1515702008
WP-LK40-35L-MS-W3-K 1710001545 100BAR 1515702018
WP-LK40-15L-MS-W3-K 6100058105 100BAR 1515702073
WP-LK40-28L-MS-W3-FK-KLT25 6100148674 & 1515702010
WP-LK40-22L-MS-W3-K 1710001543 100BAR 1515702075
WP-LK40-18L-MS-W3-K 6100058103 100BAR 1515702074
