0510625371

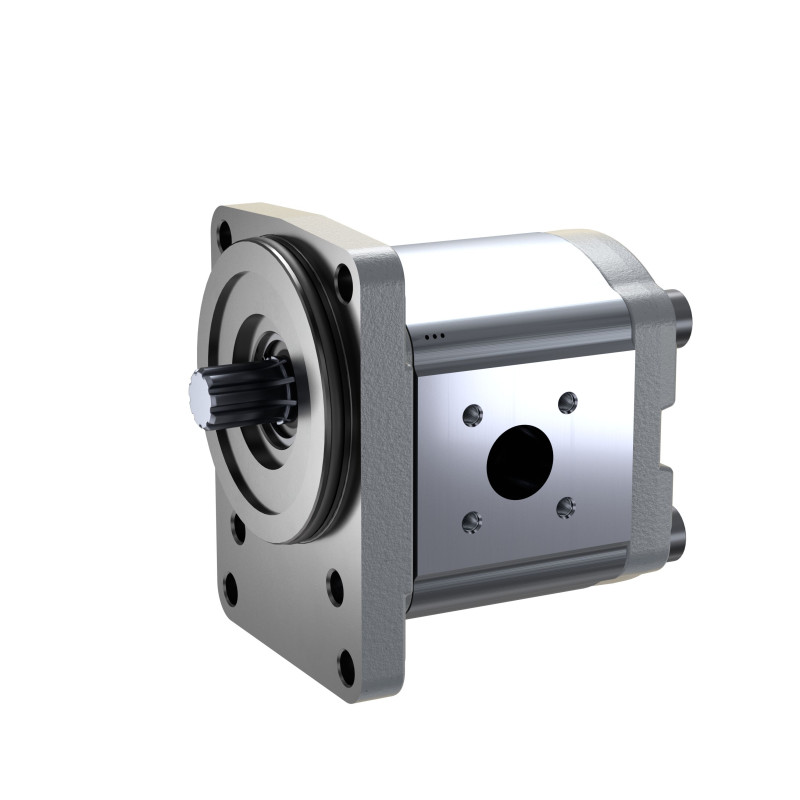

AZPF-12-016LFB20PB-S0019

0510625371
  • Dostupnost: na dotaz
  • Váha: 3.30 KG
  • Číslo dílu: 0510625371
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 1.

0510625371
Množstevní sleva

Cena bude automaticky přepočítána, jakmile bude produkt přidán do košíku.

Fyzická velikost a hmotnost
Net weight 3.3 kg
Max. flow 47.2 l/min
Max.intermittent pressure 280 bar
Další vlastnosti
Nominal size 16 cm³/rev
Maximum rotational speed 2950 rpm
Drive shaft Spline shaft DIN 5482 B17x14
Direction of rotation Counter clockwise rotation
Front cover Rectangular flange Dia. 80 mm
Housing material Aluminum
Noise level Standard noise level
Customer part number 500389905
Product External Gear Unit
Function Pump
Model Model F (4 ... 28 cm³/rev)
Series Bearing diameter 18mm
Version Corrosion resistant, pinned
Port connection Square flange to fitting ISO 8434-1
Sealing material FKM
Rear cover Standard (cast iron)
Non-standard version Deviations from catalogue standards, see drawing
Popis

Hlavním úkolem zubových čerpadel s vnějším ozubením je přeměna mechanické energie (točivý moment a otáčky) na energii hydraulickou (objemový průtok a tlak). Kvůli snížení tepelných ztrát mají vnější zubové jednotky Rexroth velmi vysoké stupně účinnosti. Ty jsou realizovány štěrbinovým utěsněním závislým na tlaku a vysoce přesnou výrobní technikou.

Funkce
  • Přívodní svorky: Připojovací příruby nebo závit k přišroubování
  • Konstantně vysoká kvalita z důvodu velkosériové výroby
  • Hnací hřídele podle ISO nebo SAE a řešení specifická pro konkrétní zákazníky
  • Kluzné ložisko pro vysoká zatížení
  • Vysoká životnost
CAD (2)
File LEFT(G60,10) (ALL)
File 0510625371_202740740.stp (ALL)
TechnicalInformation (1)
PDF RA56907613_0510625371_20210819.pdf (EN)
OperatingInstructions (1)
PDF General instruction manual for external gear units (EN)
Manual (3)
PDF f9e45d17-7791-459e-8cee-b29eb0bb8b14_original (EN)
PDF External gear pump High Performance AZPF (EN)
File bbeb1a98-d0f7-446a-85a4-06dd098a7b0b_original (ALL)
Poz Název Číslo dílu
3 SHAFT SEALING RING
30X17X7-DL-FKM-75
1510283027
5 RETAINING RING
DIN472-30X1,2
2916660012
650 O-RING
74X3-FKM70
1510210080
800 SEAL KIT
AZPF-1X-FKM
1517010206
Název Číslo dílu
GP-LK40-22L-MS-W3-K 6100058108 100BAR 1515702069
WP-LK35-16S-MS-W3-K 1710001541 315BAR 1515702002
GP-LK40-18L-MS-W3-K 1710001537 100BAR 1515702068
GP-LK40-15L-MS-W3-K 1710001536 100BAR 1515702067
GP-LK40-28L-MS-W3-K 1710001538 100BAR 1515702008
WP-LK40-35L-MS-W3-K 1710001545 100BAR 1515702018
WP-LK40-15L-MS-W3-K 6100058105 100BAR 1515702073
WP-LK40-28L-MS-W3-FK-KLT25 6100148674 & 1515702010
WP-LK40-22L-MS-W3-K 1710001543 100BAR 1515702075
WP-LK40-18L-MS-W3-K 6100058103 100BAR 1515702074
