0510515346

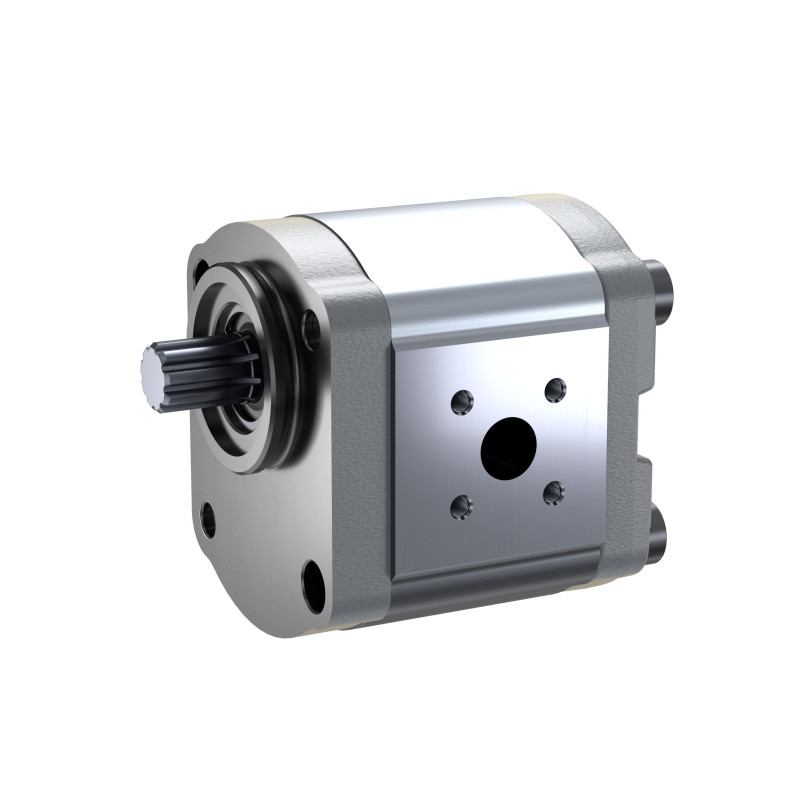

AZPF-12-014LFP20PB

0510515346
  • Dostupnost: 2-4 týdny
  • Váha: 2.56 KG
  • Číslo dílu: 0510515346
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 1.

0510515346
Množstevní sleva

Cena bude automaticky přepočítána, jakmile bude produkt přidán do košíku.

Fyzická velikost a hmotnost
Net weight 2560 g
Max. flow 42 l/min
Max.intermittent pressure 280 bar
Další vlastnosti
Nominal size 14 cm³/rev
Maximum rotational speed 3000 rpm
Drive shaft Splined shaft B17x14, DIN 5482
Direction of rotation Counter-clockwise rotation
Front cover 2-bolt dia. 50 mm (option 2)
Housing material Aluminum
Noise level Standard noise level
Customer part number 11005081
Product External gear unit
Function Pump
Model High perf (F) (4..28 cm³/rev)
Series Bearing diameter 18 mm
Version Zn plated or Al, aligned cover
Port connection Square flange (German version)
Sealing material FKM
Rear cover Standard (cast iron)
Popis

Hlavním úkolem zubových čerpadel s vnějším ozubením je přeměna mechanické energie (točivý moment a otáčky) na energii hydraulickou (objemový průtok a tlak). Kvůli snížení tepelných ztrát mají vnější zubové jednotky Rexroth velmi vysoké stupně účinnosti. Ty jsou realizovány štěrbinovým utěsněním závislým na tlaku a vysoce přesnou výrobní technikou.

Funkce
  • Přívodní svorky: Připojovací příruby nebo závit k přišroubování
  • Konstantně vysoká kvalita z důvodu velkosériové výroby
  • Hnací hřídele podle ISO nebo SAE a řešení specifická pro konkrétní zákazníky
  • Kluzné ložisko pro vysoká zatížení
  • Vysoká životnost
CAD (1)
File 0510515346_20183874.stp (ALL)
OperatingInstructions (1)
PDF General instruction manual for external gear units (EN)
Manual (3)
PDF 0510515346 (ALL)
PDF External gear pump High Performance AZPF (EN)
File 634dd038-1315-4ae6-97ad-5582448df834_original (ALL)
Poz Název Číslo dílu
3 SHAFT SEALING RING
30X17X7-DL-FKM-75
 1510283027
5 RETAINING RING
DIN472-30X1,2
 2916660012
800 SEAL KIT
AZPF-1X-FKM
 1517010206
Název Číslo dílu
GP-LK40-22L-MS-W3-K 6100058108 100BAR 1515702069
WP-LK35-16S-MS-W3-K 1710001541 315BAR 1515702002
GP-LK40-18L-MS-W3-K 1710001537 100BAR 1515702068
GP-LK40-15L-MS-W3-K 1710001536 100BAR 1515702067
GP-LK40-28L-MS-W3-K 1710001538 100BAR 1515702008
WP-LK40-35L-MS-W3-K 1710001545 100BAR 1515702018
WP-LK40-15L-MS-W3-K 6100058105 100BAR 1515702073
WP-LK40-28L-MS-W3-FK-KLT25 6100148674 & 1515702010
WP-LK40-22L-MS-W3-K 1710001543 100BAR 1515702075
WP-LK40-18L-MS-W3-K 6100058103 100BAR 1515702074
