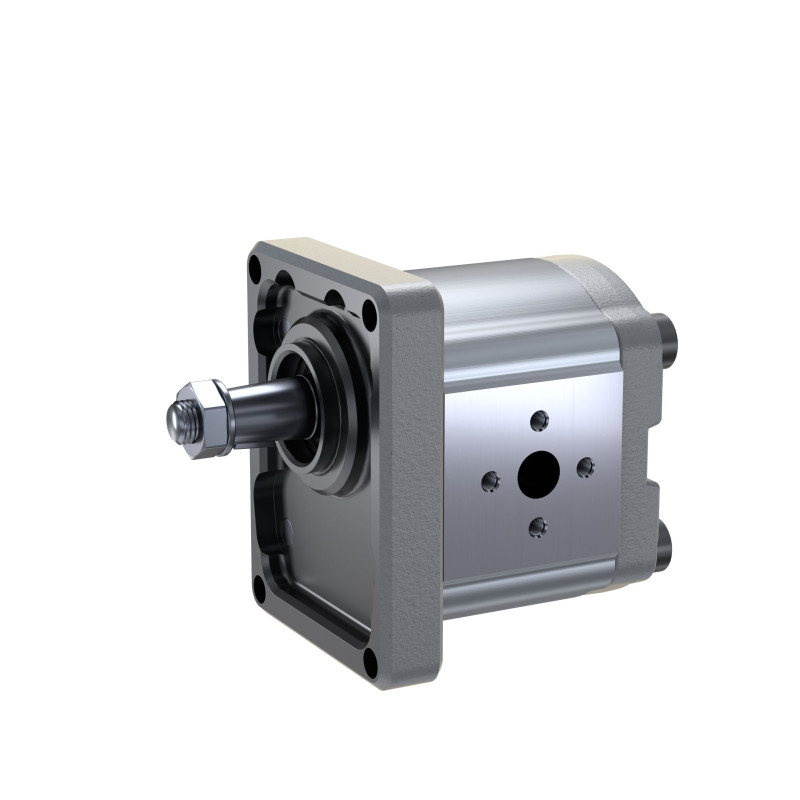

0510525074
AZPF-12-011RHO30KB

0510525074
  • Dostupnost: na dotaz
  • Váha: 3.40 KG
  • Číslo dílu: 0510525074
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 1.

0510525074
Množstevní sleva

Cena bude automaticky přepočítána, jakmile bude produkt přidán do košíku.

Fyzická velikost a hmotnost
Net weight 3400 g
Max. flow 38.5 l/min
Max.intermittent pressure 280 bar
Další vlastnosti
Nominal size 11 cm³/rev
Maximum rotational speed 3500 rpm
Drive shaft Tapered keyed 1:8
Direction of rotation Clockwise rotation
Front cover Rect. flange dia. 36.47 mm(M8)
Housing material Aluminum
Noise level Standard noise level
Product External gear unit
Function Pump
Model High perf (F) (4..28 cm³/rev)
Series Bearing diameter 18 mm
Version Zn plated or Al, aligned cover
Port connection Square flange(Italian version)
Sealing material NBR, shaft seal in FKM
Rear cover Standard (cast iron)
Popis

Hlavním úkolem zubových čerpadel s vnějším ozubením je přeměna mechanické energie (točivý moment a otáčky) na energii hydraulickou (objemový průtok a tlak). Kvůli snížení tepelných ztrát mají vnější zubové jednotky Rexroth velmi vysoké stupně účinnosti. Ty jsou realizovány štěrbinovým utěsněním závislým na tlaku a vysoce přesnou výrobní technikou.

Funkce
  • Přívodní svorky: Připojovací příruby nebo závit k přišroubování
  • Konstantně vysoká kvalita z důvodu velkosériové výroby
  • Hnací hřídele podle ISO nebo SAE a řešení specifická pro konkrétní zákazníky
  • Kluzné ložisko pro vysoká zatížení
  • Vysoká životnost
TechnicalInformation (1)
PDF A510840309_0510625075_20210818.pdf (EN)
CAD (2)
File 0510525074_194958718.stp (ALL)
File 0510525074 (ALL)
OperatingInstructions (1)
PDF General instruction manual for external gear units (EN)
Manual (3)
PDF 2657abfb-9e1e-4da2-aecf-f6e12d722317_original (EN)
PDF External gear pump High Performance AZPF (EN)
File 7a6b1b4a-50f2-4581-b850-52fd13752df9_original (ALL)
Poz Název Číslo dílu
3 SHAFT SEALING RING
30X18X7-DL-FKM-75
 1510283087
5 RETAINING RING
DIN472-30X1,2
 2916660012
18 WOODRUFF KEY
DIN6888-3X5-KOERNER
 1510023001
20 SPRING LOCK WASHER
DIN128-A12-FST-N67F82332
 2916699166
800 SEAL KIT
AZPF-1X-NBR
 1517010208
