Fyzická velikost a hmotnost
| Net weight |
3832
g |
| Max. flow |
57
l/min |
| Max.intermittent pressure |
170
bar |
Další vlastnosti
| Nominal size |
19
cm³/rev |
| Maximum rotational speed |
3000
rpm |
| Drive shaft |
Parallel SAE 16-1, 32mm long
|
| Direction of rotation |
Clockwise rotation
|
| Front cover |
2-bolt SAE J744 82-2 (A)
|
| Housing material |
Aluminum
|
| Noise level |
Standard noise level
|

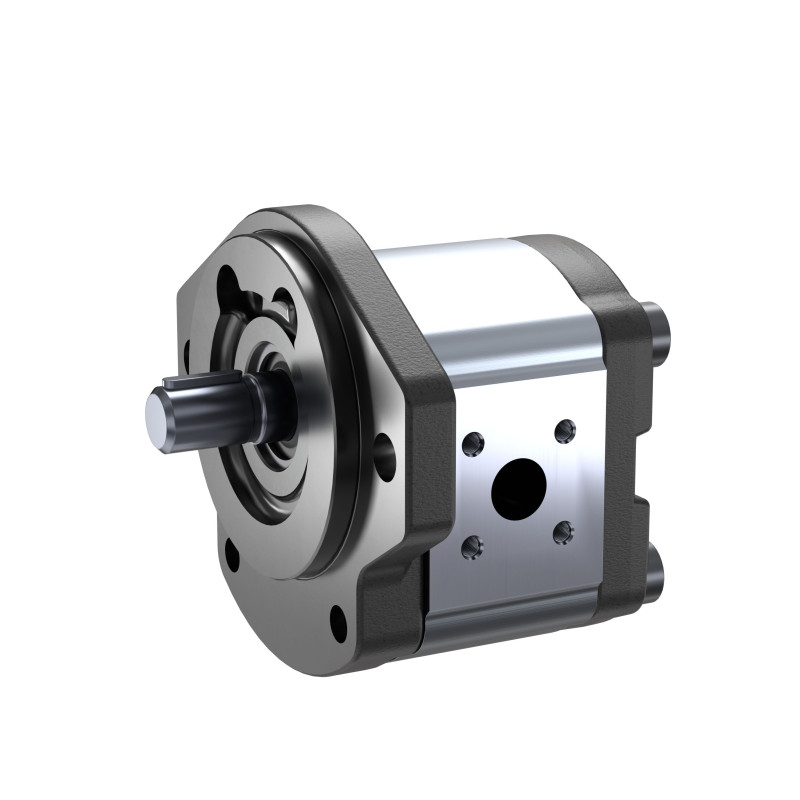

| Product |
External gear unit
|
| Function |
Pump
|
| Model |
High perf (F) (4..28 cm³/rev)
|
| Series |
Bearing diameter 18 mm
|
| Version |
Phosphated
|
| Port connection |
Square flange (German version)
|
| Sealing material |
NBR
|
| Rear cover |
Standard (cast iron)
|
Popis
Hlavním úkolem zubových čerpadel s vnějším ozubením je přeměna mechanické energie (točivý moment a otáčky) na energii hydraulickou (objemový průtok a tlak). Kvůli snížení tepelných ztrát mají vnější zubové jednotky Rexroth velmi vysoké stupně účinnosti. Ty jsou realizovány štěrbinovým utěsněním závislým na tlaku a vysoce přesnou výrobní technikou.
Funkce
- Přívodní svorky: Připojovací příruby nebo závit k přišroubování
- Konstantně vysoká kvalita z důvodu velkosériové výroby
- Hnací hřídele podle ISO nebo SAE a řešení specifická pro konkrétní zákazníky
- Kluzné ložisko pro vysoká zatížení
- Vysoká životnost
InstallationDrawing (1)
OperatingInstructions (1)
General instruction manual for external gear units
(EN)
|
Přihlásit se
|
Manual (3)
|
External gear pump High Performance AZPF
(EN)
|
Přihlásit se
|
|
63892941-bcb9-4229-b1bc-9d80b8a62ac4_original
(ALL)
|
Přihlásit se
|
e63602cc-233e-4afe-a5a3-1ac3d21912f2_original
(ALL)
|
Přihlásit se
|
| Poz |
Název |
Číslo dílu |
| 3 |
SHAFT SEALING RING
30X17X7-SL-NBR-82 |
1510283008
|
| 5 |
RETAINING RING
DIN472-30X1,2 |
2916660012
|
| 18 |
PARALLEL KEY
DIN6885-1-A4X4X20-1.0503+C |
1902300046
|
| 800 |
SEAL KIT
AZPF-1X-NBR |
1517010152
|
Načítám obrázek...
Připravuji výkres...
![Rozpad na náhradní díly]()
| Název |
Číslo dílu |
|
GP-LK40-22L-MS-W3-K 6100058108 100BAR
|
1515702069 |
|
WP-LK35-16S-MS-W3-K 1710001541 315BAR
|
1515702002 |
|
GP-LK40-18L-MS-W3-K 1710001537 100BAR
|
1515702068 |
|
GP-LK40-15L-MS-W3-K 1710001536 100BAR
|
1515702067 |
|
GP-LK40-28L-MS-W3-K 1710001538 100BAR
|
1515702008 |
|
WP-LK40-35L-MS-W3-K 1710001545 100BAR
|
1515702018 |
|
WP-LK40-15L-MS-W3-K 6100058105 100BAR
|
1515702073 |
|
WP-LK40-28L-MS-W3-FK-KLT25 6100148674 &
|
1515702010 |
|
WP-LK40-22L-MS-W3-K 1710001543 100BAR
|
1515702075 |
|
WP-LK40-18L-MS-W3-K 6100058103 100BAR
|
1515702074 |
